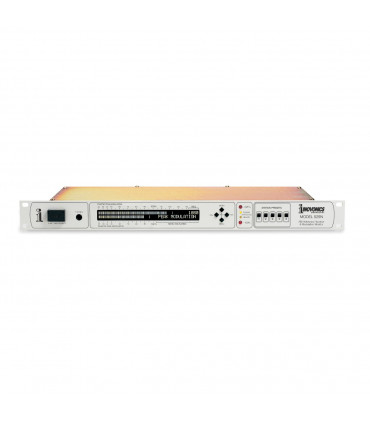

525N Inovonics Broadcast Monitor de modulación AM

Monitor de modulación AM: Sintonizable fuera del aire | 520kHz - 1720kHz en pasos de 10kHz o 522kHz - 1719kHz en pasos de 9kHz | Alarmas | Medición de LCD | Antena pasiva incluida | Control y monitoreo de red completo.

El 525N es un monitor de modulación AM de tercera generación de Inovonics. Puede aceptar la energía directa del transmisor o funcionar como un receptor de referencia de precisión para proporcionar mediciones precisas fuera del aire que reflejen los parámetros de UTA, fase y antena.

Un detector síncrono de bloqueo de fase patentado proporciona una demodulación precisa, rechaza las interferencias y recupera sólo el componente de amplitud modulada de las transmisiones "híbridas digitales" de HD Radio™.

Oferta especial limitada
3.084,12 € 3.426,80 €
-10%
Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Referencia:
236 NOVIA Inovonics
Marca:
Favorito0
Add to compare0
A lista de deseos
Descripción

El 525N también es compatible con el funcionamiento del MDCL de ahorro de energía. Aunque el 525N mantiene una respuesta de banda ancha completa para la medición, tiene características de corte de monitor de audio seleccionables por el usuario para mitigar el ruido o simular la respuesta de las radios de consumo.

La conectividad IP con soporte completo de SNMP le da al usuario acceso total a la unidad desde cualquier computadora, tableta o dispositivo móvil. La configuración, la medición, las alarmas y el monitoreo de audio están disponibles desde el punto de monitoreo remoto.

El 525N está equipado con una antena AM pasiva de gran apertura, resistente a la intemperie.

Características

  • Visualización precisa y simultánea de la modulación positiva y negativa de los picos con el histograma de densidad de los picos
  • Límite absoluto y intermitentes de pico programables por el usuario
  • Pantalla de intensidad de la señal RSSI calibrada y lectura de ruido asíncrono
  • Alarmas de baja señal, pérdida de audio y sobremodulación con indicadores de panel y cierres "tally".
  • La interfaz web completa ofrece un control remoto total de todos los parámetros de configuración, medición, alarmas con grabación de audio en flujo y monitoreo
  • 5 estaciones preseleccionadas
  • Espaciado de canales 10kHz / 9kHz
  • Salida de audio balanceada
  • Se suministra con una antena AM pasiva externa
  • Toma de auriculares

Especificaciones

RECEPTOR FUERA DEL AIRE

Topología del receptor

Superheterodino de conversión simple; 300 kHz IF; detector de bloqueo de fase I / Q síncrono.

Entradas de RF

La entrada de la antena de 75 ohmios (F) se conecta a la antena de bucle AM de banda ancha pasiva suministrada. El cable no está incluido, pero puede usar hasta 100 pies de cable coaxial RG-6 CATV para uso general. Una antena de cable corto puede resultar adecuada en zonas de alta señal que sufren una mínima interferencia. Una entrada de alto nivel de 50 ohm (BNC) acepta una muestra de RF directa entre 1V y 7V rms / 3V - 20V pp.

Rango de sintonía

Sintonizable a través del menú del panel frontal o la interfaz web:

  • 520 kHz a 1720 kHz en incrementos de 10 kHz
  • De 522 kHz a 1719 kHz en pasos de 9 kHz Hay disponibles cinco botones de memoria de estación / presets web.

PARÁMETROS DE MEDICIÓN

Medición del ancho de banda

La demodulación de la amplitud de la portadora se extiende a 10 kHz, ± 0,2 dB. La medición no se ve afectada por el corte de audio seleccionable por el usuario.

Respuesta de audio

Respuesta "FLAT" seleccionable por el usuario o limitada a intervalos programables de 1 kHz entre 10 kHz y 2 kHz.

Desenfatizar

Un comando del menú activa la característica de "truncado" del NRSC 75μs de quitar el énfasis a las salidas de audio del programa con cualquier selección limitada de ancho de banda de audio.

Distorsión de audio

Típicamente 0,15% THD al 50% de modulación del portador; <0,5% al 99% de modulación

PANTALLA

Pantalla de modulación

La lectura del gráfico de barras del panel frontal que responde a los picos muestra simultáneamente los picos de modulación positivos y negativos, con una persistencia prolongada del valor máximo reciente. La resolución de la medición es de un 1% entre el 50% y el 100% (negativo) y de un 50% a un 140% (positivo) de modulación y un 2% entre un 20% y un 50% de modulación.

RSSI y pantalla de ruido

La pantalla de modulación se puede cambiar para mostrar el nivel de dBuV de la portadora de entrada (RSSI) y una medición relativa del ruido asíncrono.

Picos intermitentes

Las balizas de límite absoluto se fijan de fábrica en -100% y + 125% de modulación portadora.

Una segunda serie de destellos puede ser programada por el usuario a valores entre -70% y -100% y + 70% y + 140%.

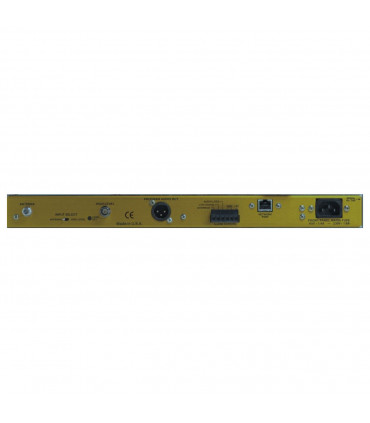

CONEXIONES

Programa de salida de audio

  • La salida de audio del programa (XLR) en el panel trasero balanceado activo proporciona + 4dBu de una fuente resistiva de 200 ohm.
  • Toma de auriculares en el panel frontal (¼ pulgadas, TRS)

Alarmas

Salidas de transistor de colector abierto NPN (bloque de terminales de tornillo) para señal baja, pérdida de audio de programa y sobremodulación. La polaridad de cierre es programable.

INTERFAZ WEB

Conexión

Conector RJ45 para configuración y operación remota vía TCP / IP; DHCP o IP estática con selección local o remota

Monitoreo remoto

Monitoreo remoto basado en la web de audio fuera del aire

Red

Utilidad de configuración de red completa que incluye DNS dinámico y soporte completo de SNMP con archivos MIB descargables.

Alertas

Admite servicios de correo electrónico y mensajes de texto con o sin SSL.

VARIOS

Requerimientos de energía

105-130 V CA (fusible de 0,250 A) 210-255 V CA (fusible de 0,125 A), 50/60 Hz; 10W.

Dimensiones y peso

1¾"H x 19" W x 7 "D (1U); 9 lbs (envío).

Ambiental

Rango de temperatura de funcionamiento 0 ° C - 50 ° C; 95% de humedad relativa sin condensación; hasta 3000 metros sobre el nivel del mar.

Detalles del producto
236 NOVIA Inovonics
