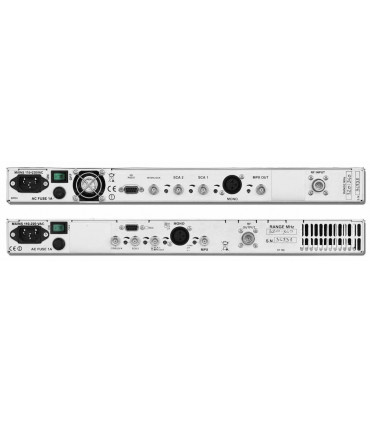

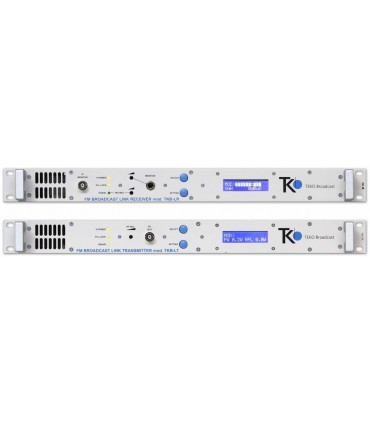

Émetteur et Récepteur STL-TR3-20-A bande 820-960MHz

Offre spéciale limitée
3 135,00 € Aucune taxe 3 300,00 €
-5%
Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Référence:
TK-STL-TR3-20-A
Marque:
Aimer0
Add to compare0
Ajouter à la liste de souhaits
Description

STL-TR3-20-A
Liaison Faisceau Radio Émetteurs Récepteurs
Band 820-960MHz 20W

Notre Liaison Faisceau Radio Hertzien-Émetteur Récepteur-portent l'Audio en mode Cristallin et Propre à des km de distance-A820-960MHz-20W-Livraison Immédiate


Un émetteur de liaison de studio, une liaison d’émetteur de studio ou une STL est un type spécial d’équipement utilisé dans l’industrie de la radiodiffusion. Son travail consiste à envoyer des signaux audio ou vidéo de la base de diffusion à un autre émetteur distant de plusieurs kilomètres.

DESCRIPTION: Conçu pour transporter des signaux audio du studio aux sites de transmission en maintenant une haute qualité.

Ces liaisons radio ont été spécialement conçues pour être conformes aux dernières normes internationales et aux exigences des diffuseurs avancés, répondant à des spécifications plus strictes que celles habituellement requises, à un coût abordable.

Un soin particulier a été apporté à la production d’un signal modulé de qualité Hi-Fi, avec un bruit résiduel et une distorsion faibles. Le signal RF est également exempt de composants parasites et harmoniques à un degré supérieur à celui requis par les normes CCIR, européennes, américaines et la plupart des autres normes nationales.

A studio link transmitter, studio transmitter link, or STL is a special type of equipment used in broadcasting industry




A studio link transmitter, studio transmitter link, or STL is a special type of equipment used in broadcasting industry

STL Studio Transmitter Link Description

Le signal RF est également exempt de composantes parasites et harmoniques à un degré supérieur à celui requis par le CCIR, Europe, États-Unis. UE Et la plupart des autres normes nationales.

Une attention maximale a été accordée à la production d'un signal modulé de qualité Haute Fidélité, avec un rapport de signal de bruit élevé et une distorsion très faible.



L'émetteur TK-STL-TX et son récepteur TK-STL-RX constituent la base d'un lien synthétisé (STL) de haute qualité, utilisé pour transporter le signal du studio à l'émetteur radio ou pour les répéteurs avec modulation FM ou AM.



Ils permettent la réception du signal mono ou stéréo et sa retransmission sans utiliser de codeur stéréo supplémentaire à la réception: dans les deux cas, le signal de sortie BF du récepteur peut être connecté directement à l'entrée MPX de l'émetteur ou au relais FM local.



La STL est conçue pour plusieurs bandes de fréquences de la gamme SHF.

Ces liaisons radio ont été conçues pour répondre aux normes internationales modernes et aux exigences des radiodiffuseurs existants, en respectant des spécifications strictes à un coût abordable.



Comme ils sont contrôlés numériquement, ils peuvent être programmés sur la station de radio depuis le panneau avant ou à distance.

L’affichage alphanumérique vous permet de mesurer, d’ajuster et de surveiller les niveaux de modulation, la puissance et les paramètres de fonctionnement.

Toutes ces informations sont disponibles en externe via le RS232.



Les niveaux d’entrée et de sortie audio basse fréquence peuvent être réglés avec précision sur une large plage au moyen d’atténuateurs variables.

L'émetteur possède une entrée auxiliaire pour les codeurs RDS et SCA.

Une sortie de moniteur de modulation permet à d'autres émetteurs ou STL d'être alimentés avec le même signal MPX de haute qualité traité en interne. De plus, le système est compatible avec les codeurs / décodeurs numériques externes et permet de fournir des signaux RDS et SCA sans atténuation.



Une alimentation universelle commutée permet un fonctionnement dans la plage étendue de 95-250 VAC sans intervention et une entrée de batterie de secours de 24 V est également fournie.

STL Studio Transmitter Link Highlights

  • Synthétisé de 48 à 900 MHz et de 1,2 à 2,7 GHz (modèles / 2G). Les fréquences transmises et reçues peuvent être facilement réglées par l’affichage du panneau frontal. Le changement de fréquence est très simple et facile grâce à la synthèse de fréquence avec des pas de 10 kHz et à l'étalonnage simplifié du filtre d'entrée.
  • Il est possible de faire varier le niveau de sortie du signal démodulé de –12 dBu à +12 dBu avec des incréments de 0,1 dB et une précision de 0,03 dB; le niveau du signal reçu peut être mesuré sur une échelle en dBm (comme sur un analyseur de spectre) sur laquelle le seuil d'intervention du silencieux peut être défini.
  • Excellente séparation stéréo. Un pré-correcteur d'amplitude et de retard de groupe intégré garantit une très faible distorsion linéaire et une excellente séparation stéréo dans toute la bande de 15 kHz.
  • Convient pour l'audio numérique. La surmodulation subsonique et la distorsion de phase basse fréquence sont contrôlées par un circuit de rétroaction afin d’exalter la qualité audio des systèmes numériques les plus récents.
  • Faible bruit. L'excellent rapport signal sur bruit, qu'il soit mono ou stéréo, garantit l'utilisation parfaite de cette STL dans les réseaux multi-sauts sans diminution de la qualité audio.
  • Haute sensibilité. Avec des amplificateurs à très faible bruit, des filtres sélectifs et un circuit de démodulation puissant, la sensibilité des récepteurs obtenue est très élevée, ce qui permet des distances de liaison plus longues avec un investissement en antenne réduit.
  • Une excellente immunité aux RF permet de fonctionner dans la plupart des environnements RF hostiles.
  • Grande réjection des canaux adjacents, obtenue grâce à l'excellent blindage mécanique et à la précision du filtrage RF.
  • Stabilité à haute fréquence avec la référence de cristal interne compensée en température.
  • Des menus simples et clairs sur un écran graphique LCD permettent de contrôler toutes les fonctions principales du récepteur et de mesurer avec précision les paramètres principaux tels que déviation de fréquence, écart de tonalité pilote MPX, niveau du signal reçu et niveau de silencieux. Mesure complète: le diagnostic complet et la mesure de tous les paramètres principaux sont disponibles à l'aide de l'écran LCD du panneau avant. Le contrôle à distance complet est disponible en option • Fourni avec une batterie pour assurer le fonctionnement continu même en l'absence d'alimentation électrique et doté d'une sortie d'alarme pour le contrôle à distance. L’option d’alimentation VDC est disponible pour les batteries et les panneaux solaires.
  • Des composants des meilleures marques et les technologies les plus récentes et les plus éprouvées ont été utilisés pour garantir le fonctionnement continu du récepteur, une sélectivité et une immunité élevées aux signaux adjacents et une qualité audio supérieure.
  • Le système exclusif de retrait des modules pour faciliter la maintenance et / ou l'inspection interne sans enlever les panneaux, complète une unité adaptée à toutes les exigences.



RADIO LINK TRANSMITTER TECHNICAL FEATURES

PARAMETERVALUE
Frequency Range 820~960 MHz -20MHz sub-band
Type of Modulation FM Class F3
VCO Tuning 25 MHz
Frequency Stability +/- 2,5ppm (Bettr 0n request)
Synthesizer Step 25KHz
Power Output 20 Watts
Spurious Emission < -80 dB or better
Harmonic Emission < -65 dB (-80 dB on request)
Stereo Separation > 55 dB @ 1 KHz
Distorsion < 0.2% (TYP 00.8 %) @ 1KHz)
Base Band 30 Hz - 60 KHz within 0.15 dB
Unweighted S/N Ratio > 74 dB rms at 30 Hz ~ 20 KHz
Enphasis 50 or 75 us selectable
RF Connectors N-F 50 ohm
Input Base Band Imp. 2 Kohm
Input Mono Impedence 600 Ohm
Cooling Forced air
OP. Temperature Range 0 ÷ +45°C
Maximum Umidity 90%
AC Supply 100 ÷ 240 Volt; 47 ÷ 63 Hz
Dimension 1 Units Rack 19†44 cm Depth
Weight 6.5 Kg



RADIO LINK RECEIVERS TECHNICAL FEATURES

PARAMETERVALUE
Frequency Ranges 170~490 MHz - 20MHz sub-band
Type of Modulation FM Class F3
VCO Tuning 25 MHz
Frequency Stability ± 2.5 ppm (Better on request)
Synthesizer Step 25KHz
Image Rejection 60dB Typ.
RN Noise Figure 6dB or lower
Stereo Separation > 45 dB @ 1 KHx
Distorsion < 0.5% (TYP 0.2 % @ 1KHz)
Base Band 30 Hz - 60 KHz within 0.08 dB
S/N Ratio > 72 dB with 0.2 mV input (Typ 78 dB)
Deenphasis 50 or 75 μS int. selectable
RF Connectors N-F 50 ohm
B. Band-IF Conn. BNC-F
Base-Band Imp. < 30 ohm
Cooling Forced air
P. Temp. Range 0 ÷ +45°C
Maximum Umidity 90%
AC Supply 100 ÷ 240 Volt; 47 ÷ 63 Hz
Dimension 1 Units Rack 19” 44 cm Depth
Weight 5.8 Kg
