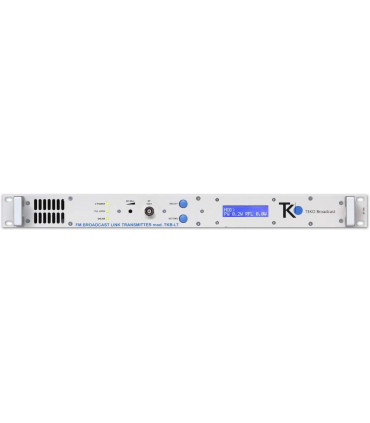

Émetteur STL-T1-20-B bande 170-490MHz

Offre spéciale limitée
1 748,00 € Aucune taxe 1 840,00 €
-5%
Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Référence:
TK-STL-T1-20-B
Marque:
Aimer0
Add to compare0
Ajouter à la liste de souhaits
Description

STL-T1-20-B
Liaison Faisceau Radio Émetteur Hyperfréquence
Bande 170-490MHz-20W

Notre Liaison Faisceau Radio Hertzien-Émetteur porte l'Audio avec le Son de la plus Haute Qualité sur le marché à des km-B 170-490MHz-20W-Livraison Immédiate

A studio link transmitter, studio transmitter link, or STL is a special type of equipment used in broadcasting industry.

DESCRIPTION GÉNÉRALE

Cet émetteur et son récepteur compagnon sont au cœur d'une liaison synthétiseur-émetteur de haute qualité (stl), à utiliser pour les répéteurs de diffusion conjointement avec émetteur FM ou AM standard. Ils sont une évolution de la précédente série stable stl dont le circuit principal est encore largement utilisé ici avec un nouveau contrôleur, une interface utilisateur et un logiciel et plus encore oscillateurs avancés dans un boîtier compatible 2u 19 ". Ils permettent réception d'un signal mono ou stéréo et sa retransmission sans en utilisant n'importe quel codeur stéréo supplémentaire à l'extrémité de réception: dans les deux cas le signal de sortie LF du récepteur doit être envoyé à la chaîne stéréo entrée (linéaire ou non accentuée) de la rediffusion FM locale émetteur.

Le stl est conçu pour plusieurs créneaux de fréquences différents de VHF à la gamme SHF. Deux modèles principaux sont construits: un pour les 200 ÷ 960 MHz et l'autre pour la gamme 1300 ÷ 2500 MHz. Alors que l'armoire extérieure, le contrôles, les circuits de base et les performances sont les mêmes, certains les composants internes varient ou sont spécifiquement réglés selon les couvrir cette large bande de fréquences. Habituellement, ces composants sont le local l'oscillateur, l'amplificateur de puissance et les filtres d'entrée / sortie Les fentes de fréquence réglées en usine ont une largeur de 10 à 50 MHz et doivent être spécifié dans la commande. Dans la sous-plage prédéfinie, la fréquence et la puissance de l'émetteur peut être librement modifiée sur le terrain. le le récepteur peut nécessiter un ajustement supplémentaire pour une fréquence plus large déplacement: en fait l'adoption de filtres d'entrée étroits à faible perte autorisés à obtenir le meilleur rejet possible des brouillages signaux dans la bande au détriment d'une certaine agilité de fréquence. Donc près de 8-10 MHz peut être utilisé sans aucune retouche mais une variation plus large jusqu'à 50-60 MHz nécessitera un nouveau réglage du filtre d'entrée.

Étant des appareils entièrement contrôlés numériquement, ils sont largement sur le terrain programmable par le panneau avant ou à distance dans tous les le respect. L'affichage alphanumérique permet une mesure simple et précise, réglage et surveillance continue des niveaux de modulation, puissance, fonctionnement et paramètres internes. Toutes ces informations sont disponible en externe sur le même port d'E / S RS232 qui peut être utilisé pour contrôler à distance l'émetteur. Outre les E / S série, certains les signaux et les commandes sont disponibles sur une prise d'E / S parallèle pour faciliter interface avec d'autres contrôleurs analogiques ou systèmes de supervision. UNE une puissante gestion des mots de passe à 3 niveaux permet un très haut degré de la sécurité et la confidentialité qui peuvent être requises dans différentes situations.

Les niveaux d'entrée et de sortie LF sont réglables avec précision sur une large gamme, au moyen d'atténuateurs variables pas à pas de 0,5 dB. le l'émetteur a également une entrée auxiliaire, spécialement conçue pour RDS et codeurs SCA. Une sortie moniteur de modulation permet de contrôler d'autres émetteurs ou STL avec la même qualité traitée en interne signal mpx. De plus, le système est optimisé pour être compatible avec codeurs / décodeurs de compression numérique externes et pour fournir RDS et Signaux SCA, avec presque aucune atténuation.

Les cartes encodeur / décodeur stéréo de qualité supérieure en option peuvent être fabriquées en usine installé sur l'émetteur / récepteur ou installé sur le terrain avec compétences techniques minimales requises. Le puissant logiciel interne et les fonctions de surveillance reconnaissent leur présence et permettent les fonctions. Une alimentation à découpage universelle permet un fonctionnement en la plage étendue de 95-250 V ca sans intervention et une sauvegarde de 24 V l'entrée de la batterie est également fournie.



CARACTÉRISTIQUES TECHNIQUES du RÉCEPTEUR

Comme l'émetteur, le panneau avant du récepteur accueille le bouton de commande unique, l'affichage, quatre LED pour un état immédiat contrôle et un connecteur de sortie unique pour la surveillance IF.

Ici aussi le fonctionnement régulier est signalé par des leds vertes: "PLL Lock" et "Field". Ce dernier est un bi-stable et s'allume en jaune lorsque RF le champ est trop bas ou absent. Comme dans les signaux des leds rouges de l'émetteur mauvais fonctionnement. Le premier, "Modulation", est activé par faible ou modulation absente; la dernière est la led générale "Alarm".

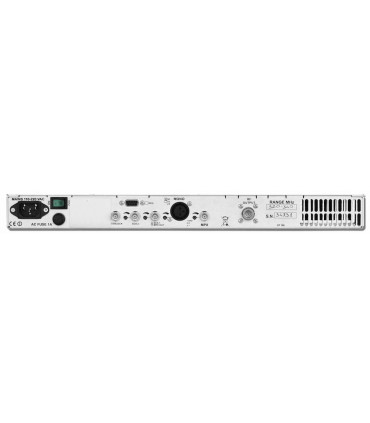

Les connecteurs d'E / S du récepteur sur le panneau arrière sont:

  • La prise secteur de type IEC320, qui intègre le secteur interrupteur et les fusibles. Une vis de terre supplémentaire pour la mise à la terre du système et une paire de prises de secours de batterie 24V. En alternative le secteur prise avec porte-fusible et l'interrupteur principal peuvent être séparés composants
  • Le connecteur d'antenne RF, de type N
  • La sortie principale du signal composite (Mpx +, Mpx-) sur deux types BNC connecteurs en antiphase, permettant un entraînement direct de deux émetteurs ou un en mode équilibré.
  • Un moniteur LF tamponné, connecteur de type BNC qui peut être interne connecté comme signal composite ou large bande ou mono supplémentaire production.
  • Le signal mono filtré / désaccentué sur un type XLR mâle symétrique connecteur.
  • Les prises de sortie des canaux audio L & R sur type XLR symétrique connecteurs (uniquement avec option de décodeur stéréo interne).
  • Un port de télécommande série RS232 Dsub9 femelle, câblé inversé.
  • Un port de contrôle parallèle, type Dsub9 mâle



CARACTÉRISTIQUES TECHNIQUES du Liaison Faisceau Radio Émetteur Hyperfréquence

PARAMETERVALUE
Factory preset frequency ranges 215÷245Mhz 240÷270Mhz
300÷340 Mhz 340÷380 Mhz
400÷440 Mhz 430÷470 Mhz
810÷850 Mhz 850÷890 Mhz
890÷930 Mhz 930÷960 Mhz
1350÷1375 Mhz 1370÷1390 Mhz
1429÷1433Mhz 1510÷1530Mhz
1660÷1670Mhz 2367.5÷2372.5Mhz
2440÷2.450Mhz 2468.1÷2483.3Mhz
Modulation FM, 75 kHz peak dev.
180kF3E mono
256kF3E stereo
Synthesis step 10kHz (215÷960 Mhz)
25kHz (1.3÷2.5Ghz)
Composite Mpx output response 15 Hz ÷ 67 kHz +0.1/-0.5dB
<-6 dB @ 100 kHz
<-20 dB @ 125 kHz
Monitor output wide-band response 15 Hz ÷ 100 kHz +0.1/-1.5dB
-3 dB typ. @ 125 kHz
-6 dB typ. @ 160 kHz
Mono/stereo decoded response 30 Hz ÷ 15 kHz ±0.2dB
S/N ratio (30÷20000Hz rms) >75 dB, 80 typ. mono
>72 dB, 76 typ. stereo
Modulation distortion(100%dev.)
@1kHz/ mono ≤0.1% 0.03% typ.
stereo,1ch ≤0.30% 0.20%typ.
@ 30÷7500 Hz mono ≤0.25% 0.12%typ.
stereo,1ch ≤0.30% 0.20%typ.
Stereo crosstalk(typical) >50dB(400÷10000Hz)
>40 dB (100÷15000 Hz)
I/Olines Alarm, RF/LFdisable, Low RF field
remote control/lock
RS232 for monitoring and control
Mains requirements 110 - 240 V~ 50/60 Hz
24 V=
Operating temperature range 0÷35° C recomm.
-10÷45 °C max



CARACTÉRISTIQUES TECHNIQUES du Liaison Faisceau Radio Récepteur Hyperfréquence

PARAMETERVALUE
Noise figure ≤9dB
Image frequency rejection ≥60dB 70typ.
Dynamic selectivity >+10dBtyp@δF=300kHz
>+35dB typ @ δF=500 kHz
>+45dB typ @ δF=1.0 MHz
AM suppression >45dB
Usable input level -90÷-10dBm
(7μV÷70mV)
Sensitivity (typical) Sin=-90dBm(7μV) mono
(S/N=60dB) Sin=-70dBm(70μV)stereo
IF monitor output 10.7MHz/0dBm
Wide-band demodulated output response 15 Hz ÷ 120 kHz +0.1/-3dB
Wide-band demodulated output level +6dBm
MPX output level -1.5 ÷ +12 dBm, 0.5dB/step
Mpx output response 15 Hz ÷ 67 kHz +0.1/-0.5dB
mono or stereo decoded response 30 Hz ÷ 15 kHz ±0.1dB
Out-of-band mono or stereo audio response >50 dB @ F≥19 kHz
De-emphasis time constant 0/50/75μs±2%
S/Nratio(30÷20000Hz.rms) >72 dB, 76 typ. Mono
>70 dB, 73 typ. Stereo
Modulation distortion @1kHz/100%dev. mono ≤0.1% 0.03% typ.
stereo, 1ch ≤0.30% 0.20%typ.
Stereo crosstalk >50 dB(100÷5000Hz)
>45 dB (50÷15000 Hz)
I/O lines LF disable, Low RF field, Alarm, RS232 control and monitoring
Mains absorption 15Wmax@110-240V~
Battery absorption ≤0.4A@24V=
Dimensions, without handles 19" 2 un. std. Rack
483x88x330mm
