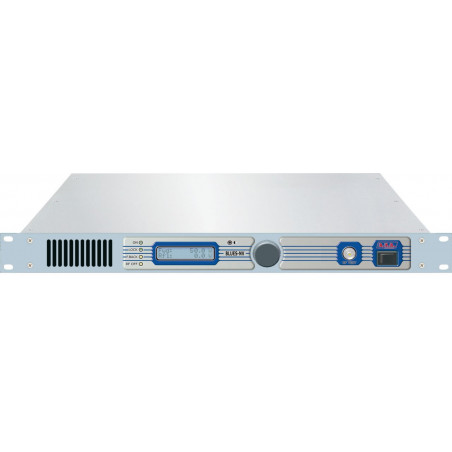

RVR Blues 30 NV 30W - Transmisor FM - Estéreo

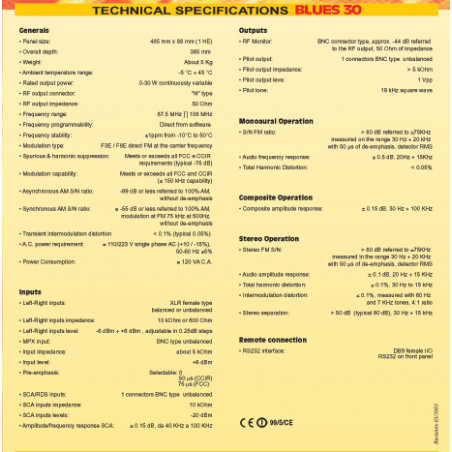

CARACTERÍSTICAS DEL HARDWARE:

ultra-compacto y ultra-ligero (sólo 6 Kg.), chasis de acero inoxidable, en una sola unidad de rack.

GENERALIDADES

Potencia nominal de salida 30W

Gama de frecuencias FCC -CCIR - OIRT - JPN

Modo operacional Mono, Estéreo, Multiplex

Tipo de modulación F3E

Energía primaria 80 ÷ 260 Vac o 24 Vcc

Consumo de energía de CA 120 VA / 70W

Dimensiones físicas (An x Al x P) 483 x 88 x 394 mm

Peso 5 kg

Condiciones ambientales de trabajo -10 ÷ +50 °C / 95% de humedad relativa sin condensación

Refrigeración forzada, con ventilador interno

Programación de frecuencias Desde el software, con pasos de 10 kHz

Estabilidad de la frecuencia ±1 ppm

Modo de pre-énfasis 0/50 (CCIR) ?S, 75 (FCC) ?S

Supresión de espurias y armónicos <75 dBc (80 típico)

Relación AM S/N asíncrona ? ? dB (típico 70)

Relación AM S/N síncrona ? ? dB (típico 60)

OPERACIÓN DE MONO

Relación S/N FM > 80 dB RMS (típico 83 dB)

Respuesta de frecuencia < ± 0,5 dB 30Hz ÷ 15kHz (típica ± 0,2 dB)

Distorsión armónica total < 0,1 % 30 Hz ÷ 15 kHz (típico 0,07 %)

Distorsión de intermodulación < 0,02 % con tonos de 1 kHz y 1,3 kHz

FUNCIONAMIENTO DEL MPX

Relación S/N FM compuesta > 80 dB RMS (típico 83 dB)

Respuesta de frecuencia ± 0,2 dB 30Hz ÷ 53kHz / ± 0,5 dB 53kHz ÷ 100 kHz

Distorsión armónica total < 0.1% 30Hz ÷ 53kHz

Distorsión de intermodulación < 0,05% con tonos de 1 kHz y 1,3 kHz

FUNCIONAMIENTO DEL CODIFICADOR ESTÉREO INTERNO

Relación S/N FM estéreo > 75 dB RMS (típico 77dB)

Respuesta de frecuencia ± 0,5 dB 30 Hz ÷ 15 kHz

Distorsión armónica total < 0.05% 30 Hz ÷ 15 kHz

¿Distorsión de intermodulación? 0,03% con tonos de 1 kHz y 1,3 kHz

Separación estéreo > 50 dB 30 Hz ÷ 15 kHz (típico 55 dB)

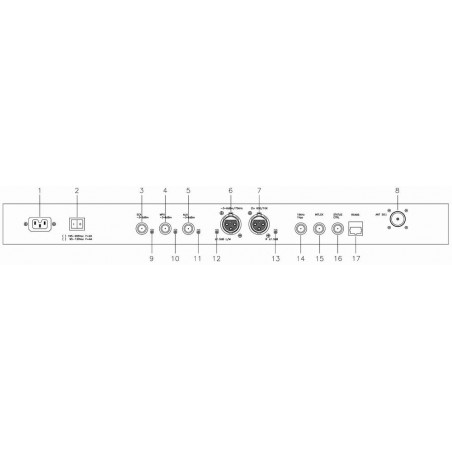

CONECTORES DE ENTRADA DE AUDIO

Izquierda / Derecha XLR balanceado Impedancia: 10 k o 600 ohm Nivel: -13 a +13 dBu

MPX no balanceado/RDS BNC no balanceado Impedancia: 10 k o 50 ohm Nivel: -13 a +13 dBu

SCA/RDS 2 x BNC no balanceado Impedancia: 10 k Nivel: -8 a +13 dBu

OTROS CONECTORES

Salida de RF N (50 ohm)

Monitor RF BNC (- 30dBr referido a la salida RF )

Salida del piloto BNC (1Vpp)

Entrada de enclavamiento BNC

CUMPLIMIENTO DE LAS NORMAS

EN 60215:1989

Seguridad EN60215/A1:1992-07

EN60215/A2:1994-09

EMC

EN 301 489-1 V1.4.1 (2002-08)

EN 301 489-11 V1.2.1 (2002-11)

Radio EN 302 018-2 V1.2.1 (2005-06)

APLICACIÓN PRIMARIA:

calidad de transmisión sin compromisos a un precio muy atractivo, ideal para estaciones repetidoras de cable multicanal. Potencia de salida ajustable de 0,3 a 30 Watt.

RENDIMIENTO DE AUDIO:

Las características clave del audio son los bajos valores de distorsión e intermodulación y una alta relación ruido/señal.

FIABILIDAD/CONTINUIDAD:

la tecnología SMD asegura una mejor continuidad de las actividades. El APC (Control Automático de Potencia) y la protección Foldback aseguran un funcionamiento fiable en cualquier condición de funcionamiento.

CARACTERÍSTICAS DE FÁCIL USO:

el codificador de presión proporciona una gran accesibilidad para la interacción usuario/dispositivo, lo que resulta en una extrema facilidad de uso. El software de configuración ofrece una interfaz sencilla e intuitiva.

FACILIDAD DE MANTENIMIENTO:

la ingeniería avanzada de los módulos asegura una extrema facilidad de acceso y un mantenimiento sencillo.

CONTROL DE LA INTERFAZ:

control total gracias al microprocesador fácilmente programable desde el menú o vía RS232 con todos los parámetros clave visualizados en la pantalla LCD.

INTERFAZ DE ENTRADA/SALIDA:

codificador estéreo de alto rendimiento incorporado, L&R, Mono, MPX y entradas auxiliares para señales SCA / RDS.

CUMPLIMIENTO DE LA NORMATIVA:

tecnología de vanguardia en total conformidad con las normas de la CE, la FCC y el CCIR.
