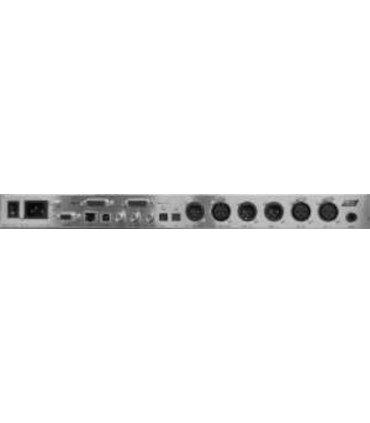

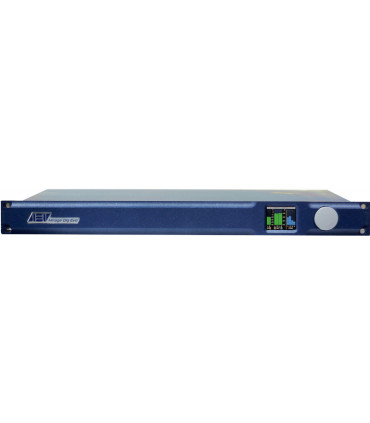

Mirage 4 Dig Evo FM-AEV AUDIO PROCESSORE BROADCAST
MIRAGE DIG EVO il nuovo Processore audio digitale AEV
Il processore Mirage Dig Evolution è un processore audio completamente digitale, basato su tecnologia DSPMirage Dig Evo è un Processore di elaborazione del segnale audio completo per trasmissioni AM, FM e TV.
Ingressi/uscite audio digitali l AES/EBU ed Ottiche
Ingressi/uscite audio analogiche bilanciate
AES/EBU standard, 24 bit resolution
bassa latenza strutturale del segnale ( 3 ms )
Processo e compressione audio su quattro bande
Commutazione Ingresso con funzione di backup selezionabile, e molto altro
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
PRESTAZIONI GENERALI
Risposta in frequenza
20Hz ÷ 15 KHz versione FM
20Hz ÷ 20 KHz versione HD
20Hz ÷ 10 KHz versione AM
Reiezione della banda di arresto > 78 dB oltre 17 KHz
Rumore > 65 dB in tutte le condizioni (dipende dall'elaborazione)
Distorsione totale < 0,01 %.
Separazione totale del sistema > 67 dB (30 Hz - 15 kHz)
INGRESSO AUDIO ANALOGICO
Configurazione Sinistra e Destra
Impedenza 10 K ohm / 600 ohm bilanciati
CMRR > 45 dB da 30 a 15 Khz
Conversione A/D Frequenza di campionamento 192 kHz
Sensibilità ±12dBu
Livello massimo di ingresso +15 dBu
Connettore tipo XLR, femmina,
Pin 1 Telaio Pin 2 e 3 bilanciati elettronicamente, flottanti e simmetrici
INGRESSO DIGITALE
Configurazione ingressi digitali AES 4 professional (IEC-60958)
Digitale AES 34Impedenza d'ingresso 110 ohm bilanciata
Connettore d'ingresso digitale AES 4femmina XLR
Frequenza di campionamento Blocco automatico 32 - 44,1 - 48 - 96 KHz
Risoluzione 24 Bit
USCITA AUDIO ANALOGICA
Configurazione Sinistra e Destra. Piatto o pre-formato (50μS - 75μS)
Impedenza 30 ohm bilanciato elettronicamente e flottante
Impedenza di carico minima 600 ohm
Livello massimo di uscita +15 dBu in 600 ohm di carico
Connettore tipo XLR, maschio
Pin 1 Telaio
Pin 2 e 3 bilanciati elettronicamente, galleggianti e simmetrici
USCITA DIGITALE
Software per la frequenza di campionamento dell'uscita digitale selezionabile 32 - 44,1 - 48 - 96 KHz
Risoluzione 24 Bit
Configurazione di uscita digitale stereo AES 3 Transformer Balanced (IEC-60958)
Impedenza di uscita digitale 110 ohm bilanciata
Livello di uscita digitale - 12,00 / 0 dBFS regolabile
Connettore di uscita digitale XLR maschio
GENERATORE DI STEREO (solo versione MPX)
Configurazione un'uscita
Freq. pilota 19 KHz ± 0,001% Max su temp.
Iniezione pilota +4 ÷ 12
Distorsione < 0,005 % @1 kHz
Rapporto del segnale acustico 70 dB (Din Audio, modalità Bypass) Tipico
Separazione stereo 60 dB Tipico
Diafonia da Main a Sub Grande 48 dB 30-15 kHz
Diafonia da Sub a Main Grande 46 dB 30-15 kHz
Soppressione sottoportante 38 kHz 70 dB Tipico
Soppressione 76 kHz 70 dB Tipico
Livello audio composito 0 ÷ 12dB
Connettore BNC
Impedenza di uscita 50 ohm
DATI
Interfaccia terminale Ethernet / RS232- sul retro, asincrono
Ingresso dati Full duplex
Formato selezionabile
Velocità di trasmissione seriale 2400 ÷ 19600 baud
Connettore RJ45 / RS232/ USB
Gestione dei dati controllati da microprocessore
Memoria non volatile Conservazione dei dati flash 10 anni
I/O logico
Connettore DB15 femmina cannone
GENERALE
Tensione di rete 90 - 260 Vca / 50 Hz gamma completa
Dimensioni (LxAxPxP) 48,3 x 19,4 x 4,4 cm 1 unità rack
Peso 3,5 Kg.
Temperatura di esercizio 0 ÷ 50° C.
Umidità di esercizio. Max 95% non condensante
