Processore Audio AXEL-FALCON X6

FM/DAB+/HDRadio/WEB/DRM Digital Audio Processor 5 bande. 1RU. Analogico, AES digitale e I/O in streaming. 2x uscita MPX. Commutazione audio e MPX. Slot SD per memorizzare i file per il backup audio.

  • Progettazione hardware e algoritmi software producono un suono dettagliato su qualsiasi sistema di altoparlanti, conservando sempre la firma audio originale.

  • Una sezione di elaborazione dedicata incrementa la presenza della voce. Le voci sono sempre in cima al mix, rendendo i testi comodamente udibili. Ogni strumento e cantante guadagna il dominio del proprio spazio.

  • Suono d'impatto alla massima densità di volume preservando il dettaglio audio originale, l'identità. Il palco dedicato 'Bass Enhancer' offre un forte ed efficace 'drum punch' per una profonda emozione musicale.

Limited special offer
2.515,50 € 2.795,00 €
-10%
Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Reference:
AXEL-FALCON X6
Brand:
Love0
Add to compare0
Add to wishlist
Descrizione

Panoramica del prodotto

Axel Tech FALCON è dotato di connettività completa con I/O audio analogico e digitale (su connettori XLR), 2 uscite MPX indipendenti, USB, GPI e porte seriali. Il circuito di bypass hardware è incluso per garantire la presenza audio e la continuità dei programmi.

La serie Axel Tech FALCON è dotata di alcune funzioni speciali extra.

La porta LAN e il Web Server integrato permettono di controllare il processore e di sintonizzare l'audio da qualsiasi luogo. Il generatore stereo digitale integrato assicura un segnale MPX estremamente preciso. Il Composite Clipper, parte del circuito dello Stereo Generator, garantisce il massimo livello di modulazione, secondo le regole tecniche di tutto il mondo. Questo permette ad ogni stazione radio di costruire la propria forma sonora unica.

L'Encoder RDS incorporato esegue un'elaborazione digitale completa, in conformità con RDS 2.0 (UECP SPB490), e fornisce 2 Data Set con una vasta gamma di servizi statici, compreso il Radio Text. La registrazione del segnale in uscita è una caratteristica nativa e fornisce molte informazioni sui parametri dei segnali. Le informazioni memorizzate e l'intervallo di tempo possono essere personalizzate e dipendono dalla dimensione di archiviazione della SD-Card o della chiavetta USB.

Le funzioni di elaborazione audio sono tutte completamente personalizzabili: Controllo di compressione a 5 bande, drive e soglia regolabili, ACG a doppia banda, equalizzazione a 3 bande (Bassa, Media e Alta frequenza) e controllo della luminosità. Il controllo di fase dei suoni mono permette di dare alla voce umana una forma sonora più naturale e piacevole. Il limitatore finale migliora la presenza del suono.

40 memorie permettono di richiamare le preimpostazioni di fabbrica o di salvarne una nuova da ripristinare secondo le esigenze del cliente.

I processori FALCON sono dotati di un'alimentazione universale a 90-260 V AC, funzionante a 50 o 60 Hz, pronta per essere utilizzata in ogni paese del mondo. Grazie al basso consumo energetico (max 15 W) FALCON può essere considerato un'apparecchiatura "verde".

Il robusto design FALCON trova sostanza nell'ampio impiego di acciaio e alluminio. Gli apparecchi FALCON sono immuni ai forti campi elettromagnetici e sono adatti ad essere installati in ambienti estremi.

Un generatore di segnale di prova digitale dedicato può inviare a tutte le uscite fisiche (analogiche, digitali e MPX) un campione di segnale con frequenza ed ampiezza variabili, che aiuta a calibrare l'intero sistema audio.

Il Falcon Serie X

Utenti diversi hanno esigenze diverse. Questo è il motivo per cui AxelTech dispone di un'intera famiglia di processori con vari modelli adatti a specifici flussi di lavoro. FALCON X7 è la versione con opzione completa mentre FALCON X6 è lo stesso modello ma senza i controlli sul pannello frontale, adatto ad essere installato a distanza ogni volta che abbiamo bisogno di gestire a distanza l'apparecchio tramite interfaccia WEB.

In evidenza

I nuovi processori audio FALCON integrano, come di consueto per AxelTech, molte caratteristiche accessorie obbligatorie nel flusso di lavoro radio - come la codifica RDS e la Stereo Generation - ma anche guardando alle tecnologie innovative - come il DAB e l'audio over IP.

Le apparecchiature della serie FALCON garantiscono prestazioni di alta qualità e un audio esclusivo. È dotato di potenti DPS, architettura a 5 bande, AGC dual band, equalizzatore a 3 bande, potenziatore stereo, rilevatore di parlato e 5 limitatori. Il controllo completo ed accurato di ogni parametro audio permette di modellare perfettamente l'audio per trasmettere un suono unico ed eccezionale di marca.

SET COMPLETO DI INGRESSI

Rilevatore di cambio/rilevatore di silenzio esteso con priorità di sorgente configurabile su 11 sorgenti:

1xAnalog, 2xAES/EBU, 2xIP, 2xMPX, 1xAES192, 1xDante, 1xMPX su Dante, 1xInternal Player



SET COMPLETO DI USCITE

1xAnalog, 2xAES/EBU, 2xIP, 2xMPX, 1xAES192, 1xDante, 1xMPX su Dante



LETTORE AUDIO INTEGRATO

Adatto come sorgente di backup o a scopo di test.

È disponibile anche un generatore di segnali di prova.



SNMP AVANZATO

(Protocollo di gestione della rete semplice)

Permette lo scambio di dati e la configurazione semplificata di apparecchiature di terze parti collegate nella stessa LAN utilizzando set di dati condivisi MIB.



CAMBIO MPX

Gestisce l'instradamento dei segnali MPX per la suddivisione dell'area pubblicitaria.

RDS AVANZATO

RDS dinamico completamente supportato, ingresso UECP implementato, 8 set di dati disponibili.

Adatto per infrastrutture di rete.



AGGIORNABILE E AFFIDABILE

Scheda SD interna con sistema operativo per il Disaster Recovery.

Facilmente aggiornabile via WEB o applicazione Windows.



ENCODER AUDIO INTEGRATO E STREAMER

Può gestire un flusso audio come un ingresso, può generare un flusso audio in uscita.



TASSO DI CAMPIONAMENTO DA 32 kHz a 192 kHz



PANNELLO DI CONTROLLO BASATO SUL WEB

L'intero sistema può essere gestito attraverso una pagina WEB generata dal web Server interno.

Le funzioni principali possono essere gestite attraverso il pannello fisico.

Caratteristiche avanzate

RITARDO DI ELABORAZIONE

Un ritardo configurabile (da 0 a 10") può essere applicato al processo FM per sincronizzarsi con quelli

canali di distribuzione con una latenza significativa come il DAB.



DOPPIA ELABORAZIONE

L'elaborazione a 15 KHz permette di utilizzarlo come processore audio FM.

L'elaborazione a 20 KHz per la trasmissione digitale, permette di utilizzarlo come DAB Audio Processor, HD Radio Audio Processor, Sirius XM Audio Processor, Web Radio Audio Processor.



ELABORAZIONE DEL VOLUME

EBU R 128 e ITU-R BS.1770-4 Loudness Recommendations disponibili per catene di elaborazione radio digitale e analogica conformi alle norme di loudness di ogni paese.



ELABORAZIONE DEL LOUDNESS MPX

ITU BS.412 MPX Power Loudness Recommendations disponibili per le catene di elaborazione MPX conformi alle regole di loudness di ogni paese.



CONNETTIVITÀ DANTE AUDIO-OVER-IP (OPZIONE)

L'opzione DanteTM (compatibile con AES67) fornisce una connessione Ethernet per 1 ingresso stereo e 1 uscita stereo, con controllo di livello e conversione della frequenza di campionamento indipendenti e dedicati.



MPX su AES 192 (AES3)

Questo è lo standard per lo scambio dei segnali digitali MPX+RDS tra dispositivi audio professionali.

Lo standard 192 kHz è supportato da diversi produttori di trasmettitori.

CODIFICATORE RDS/BDS

L'encoder RDS è conforme ai principali standard internazionali:

UECP EBU SPB490 v7.05 e Cenelec in Europa e NRSC negli Stati Uniti.

Le nuove caratteristiche "dinamiche" permettono di gestire molti tipi di servizi:

PS, RT, RT+, PTY, PTYN. Collegando il Falcon con il software di automazione radio può gestire molte informazioni aggiuntive come il titolo della canzone, l'artista della canzone, il programma on-air, il nome dell'altoparlante, ecc. L'interfaccia nativa con formato RSS feed permette di ricevere direttamente i feed di notizie ed è predisposta per RDS 2.0.



CAMBIO DI FORMATO AVANZATO

Il rilevatore di commutazione audio avanzato è in grado di commutare tra qualsiasi sorgente d'ingresso disponibile:

Analogico, Digitale, MPX, FM, IP, DanteTM, Lettore Audio Interno.



MONITOR AUDIO IN TEMPO REALE

Il ritardo di elaborazione non è udibile e dipende dalla complessità dell'elaborazione.

Instradamento e cambio di segnale

Il nuovo processore FALCON include un rilevatore di cambio/silenziamento audio tecnologicamente avanzato in grado di passare da una qualsiasi sorgente disponibile all'altra: Analogico, Digitale, MPX, FM, IP, AoIP...

In caso di mancanza di audio da qualsiasi fonte esterna, il processore può riprodurre la playlist memorizzata nella microSD o nella chiavetta USB.

E' possibile aggiungere fino a 10 secondi di ritardo all'uscita MPX per sincronizzare il segnale DAB (collegato all'uscita analogica o digitale) con il segnale FM collegato all'uscita MPX. Un Generatore di Segnali di Test integrato permette di emettere un segnale audio adatto a testare l'apparecchiatura o l'intero sistema audio.

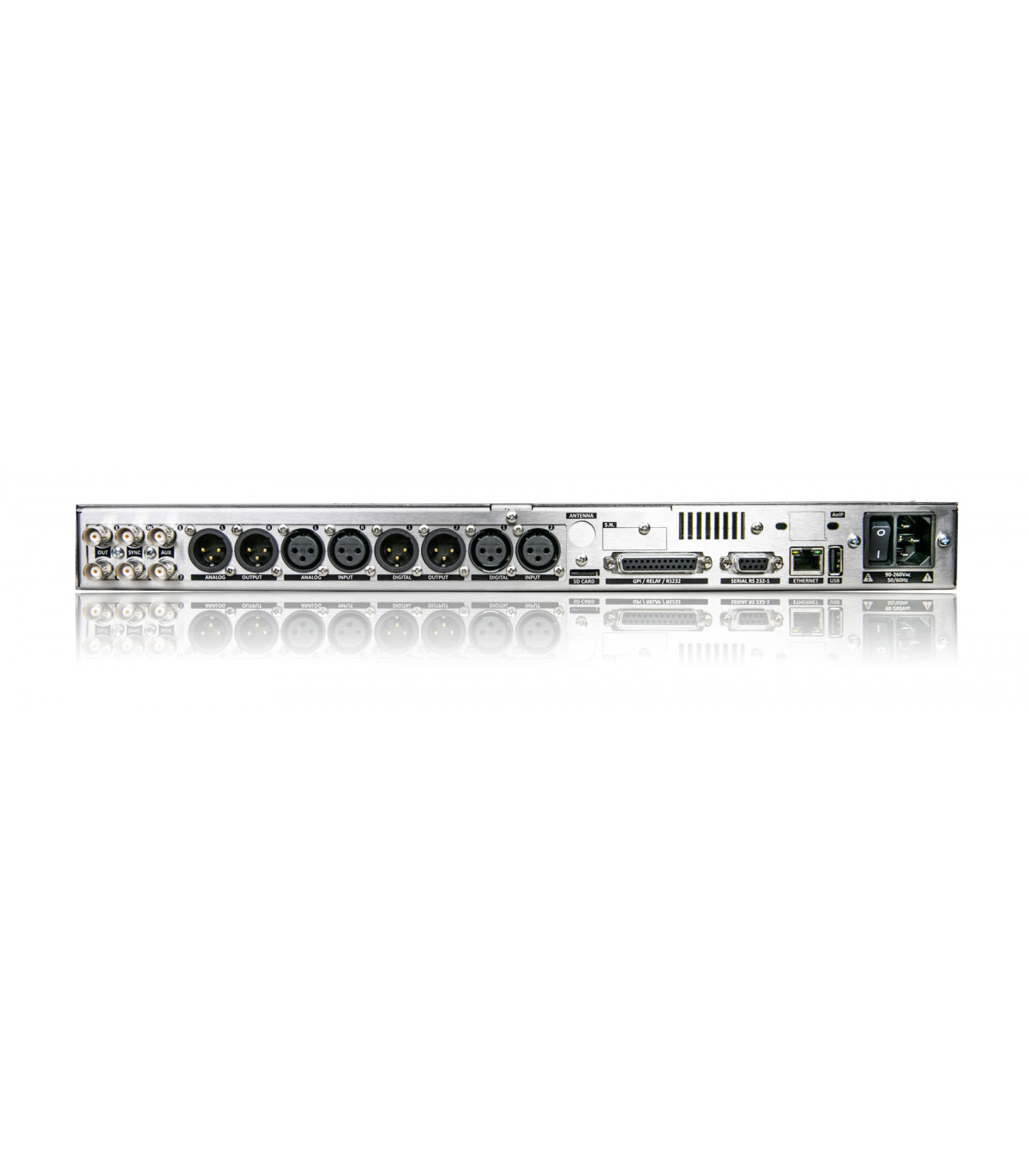

Connessioni I/O

La nuova serie di processori audio Axel Tech FALCON della Axel Tech FALCON Audio Processor è dotata di una serie completa di connessioni di ingresso e di uscita. Le connessioni audio analogiche e AES/EBU digitali sono standard a parte due uscite multiplexate bufferate ed indipendenti (MPX+RDS) con bypass hardware.

Ingresso analogico > Uscita analogica | Ingresso Digital1 Ingresso > Uscita digitale1 Uscita digitale1 | Ingresso MPX1 Ingresso > Uscita MPX1 Uscita MPX1 | Ingresso MPX2 Ingresso > Uscita MPX2

Tre porte USB (una sul fronte, una sul pannello posteriore e una installata sul circuito interno), permettono di aggiornare il firmware, registrare i log del sistema e riprodurre le tracce audio. microSD permette di clonare l'intero setup da un Falcon ad un altro.

Due ingressi AUX (SCA) permettono di collegare un encoder RDS esterno. Un altro ingresso AUX può ricevere l'audio da un altro processore MPX e commutare con l'MPX generato internamente, permettendo di costruire una piccola rete gestita dal sistema di automazione radio. La configurazione della connessione include una licenza Dante che permette di gestire i segnali AoIP Dante o AE67: 4 ingressi e 4 uscite.

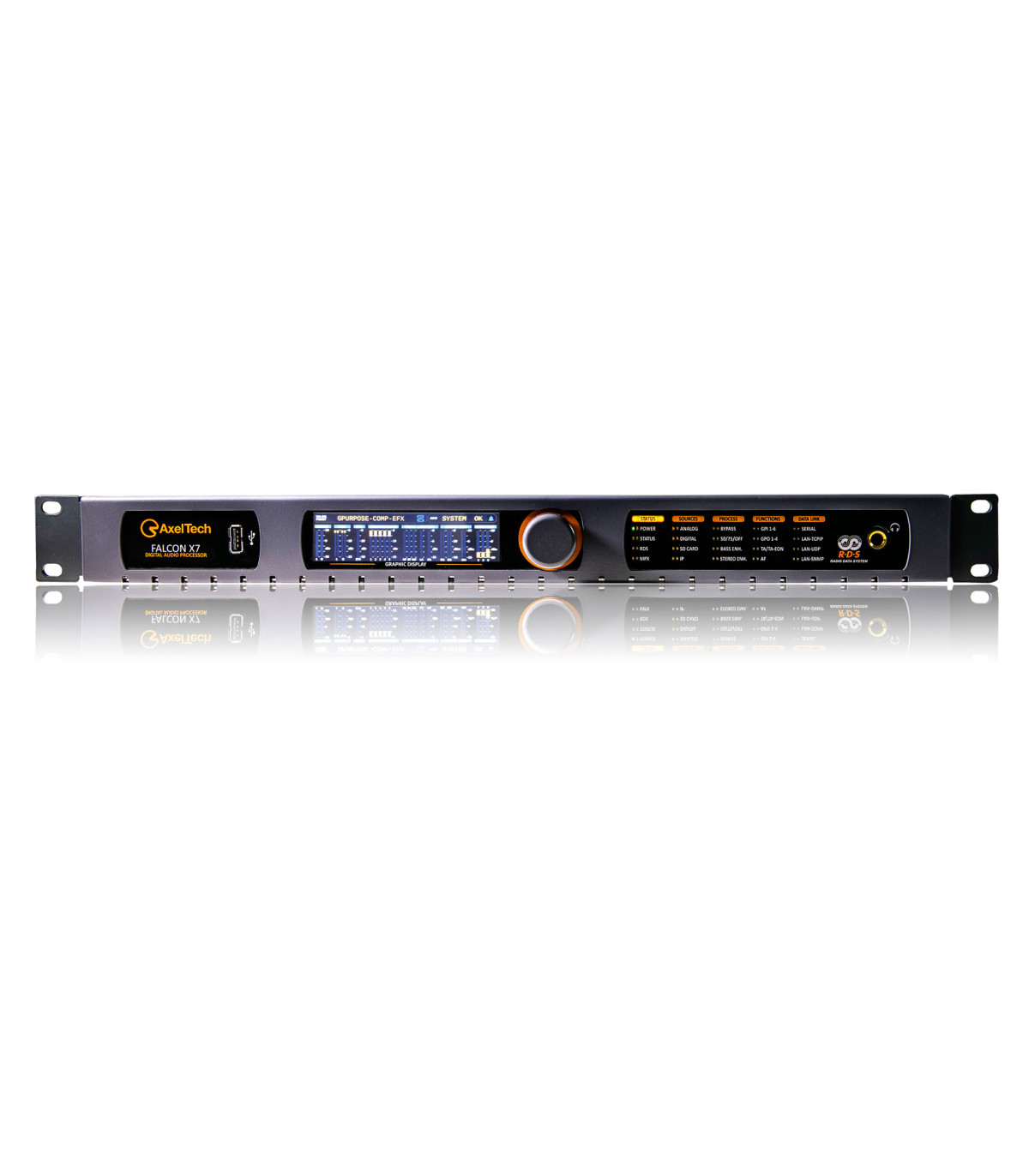

Pannello frontale

Il FALCON X7 è dotato di un ampio monitor LCD, tecnologia TFT (480x128) che mostra l'elaborazione di ingresso e di uscita, comprese le correzioni per ogni banda presenti dal compressore, i limitatori e l'AGC multibanda.

Ovviamente mostra anche l'ingresso e l'uscita di tutti i livelli di segnale.

Inoltre attraverso il display è possibile controllare lo stato del sistema: parametri di funzionamento, stato della porta GPI/O e parametri RDS, compreso l'ID della stazione.

Un connettore TRS (stereo Jack 6,3 mm) permette di monitorare sia il segnale originale che quello processato, controllando in modo più veloce le differenze tra i preset disponibili.

Comunicazioni e allarmi

I processori audio FALCON possono scambiare informazioni con altre apparecchiature attraverso alcune porte di comunicazione:

Una porta LAN/WAN, due porte seriali RS-232, due porte USB, una porta GPIO con accoppiatore ottico e relè.

Le informazioni saranno inviate (stato, allarmi) o ricevute (comandi).

Un pannello con 40 LED (il pannello LCD nel modello più grande) mostra le informazioni di stato.

I messaggi di allarme possono essere inviati tramite GPO, SNMP (Trap), http ed e-mail.

Server Web

Gli utenti possono gestire le apparecchiature FALCON via LAN, senza bisogno di installare alcun software client.

Il Web Server interno può essere gestito con qualsiasi browser (Chrome, Firefox, Explorer, Opera...). L'interfaccia grafica della pagina web è chiara, facile da usare e reattiva, adatta ad essere gestita da qualsiasi dispositivo: Personal Computer, tablet, smartphone.

Il protocollo di programmazione SNMP (v 2.0) permette di gestire l'intero set di comandi.

Il firmware FALCON implementa anche HTTP, FTP, SNMP, SMTP, UDP, TCP ed è compatibile con l'indirizzamento PV4 - IPV6. I servizi RDS necessitano di una sincronizzazione precisa: il sistema cerca di connettersi ad un NTP primario, ad un NTP di backup e ad un ricevitore GPS esterno (non fornito).

Inoltre la connessione di un GPS esterno permette di geo-localizzare il FALCON. Il server WEB fornisce una pagina con una mappa che mostra la posizione dell'apparecchio.

L'interfaccia Ethernet standard può gestire fino a 4 porte TCP indipendenti, fino a 4 porte UDP separate e 1 porta SNMP. Ovviamente, mostra anche l'ingresso e l'uscita di tutti i livelli di segnale. Attraverso il display è possibile controllare lo stato del sistema: parametri di funzionamento, stato della porta GPI/O e parametri RDS, compreso l'ID della stazione. Un connettore TRS (stereo Jack 6,3 mm) permette di monitorare sia il segnale originale che quello processato, controllando in modo più veloce le differenze tra i preset disponibili.

Generatore stereo MPX

Il generatore stereo integrato nella struttura DSP, fornisce un segnale MPX quasi ideale, ottimizzando al massimo le prestazioni dell'apparecchiatura.

Tutti i parametri per il livello pilota, la fase e i livelli sono regolabili tramite la pagina web.

Il circuito del generatore stereo può commutare la sorgente tra l'MPX interno e un segnale esterno. Lo switch può essere gestito localmente o con un comando inviato da un software di automazione radio esterno via Ethernet o GPI.

RDS Radio Data System Encoder

Il circuito integrato FALCON RDS è conforme ai più recenti standard: UECP EBU SPB490 v7.05), Cenelec (Europa) e NRSC (USA).

La nuova caratteristica "dinamica" permette di gestire molti tipi di servizi: PS, RT, RT+, PTY, PTYN.

Collegando l'RDS con il software di automazione radio può mostrare molti tipi di informazioni: titolo della canzone, artista della canzone, programma in onda, nome dell'altoparlante, ecc.

L'interfaccia nativa con formato RSS feed (RSS 2.0) permette di ricevere direttamente le notizie.

L'integrazione interna dell'RDS offre ulteriori vantaggi:

> Permette di rimuovere un apparecchio separato dalla catena di trasmissione

> Concentrare il controllo di tutti i parametri di trasmissione in un unico apparecchio

> Aumentare il rapporto segnale/rumore del segnale di uscita e la stabilità

> Eliminare tutti i problemi di bloccaggio tra la fase pilota e la fase portante RDS

GUI di instradamento del segnale

Impostazioni delle sorgenti degli ingressi

Uscita audio

Uscita Mpx

Monitor Out

Elaborazione audio

Ecco gli strumenti (di elaborazione) per farla suonare come volete

Controllo automatico del guadagno - AGC

Stereo Enhancer

  • Modalità, Banda, Limitatore di effetti, Guida effetti, Profondità effetti
  • Equalizzatore di pre-processo
  • Banda bassa, banda media, banda alta
  • Rivelatore di parlato
  • Modalità
  • Azione



Controlli dei compressori

  • Soglia (per ciascuna delle 5 bande)
  • Azionamento (per ciascuna delle 5 bande)
  • Proc. multibanda Tipo
  • Accoppiamento multibanda



Limitatori

  • Limitatore finale dei bassi
  • Limitatore Finale Unità Principale
  • Equilibrio Mix Principale/Basso
  • Limitatori Guarda avanti dettaglio
  • Super basso
  • Expander
  • Brillantezza di processo
  • Overdrive
  • Ampia attenuazione della brillantezza del processo
  • Preimpostazioni di elaborazione audioIl suono giusto per la vostra radio in pochi click, con le nostre preimpostazioni di fabbrica
  • I processori Falcon sono popolati in fabbrica con 60 preset appartenenti a 10 famiglie, consentendo al fonico di trovare rapidamente il suono desiderato.

Ogni famiglia di preset ha 6 diversi gusti:

  • Standard
  • EFX - Estensione dell'effetto
  • Compresso
  • EFX compresso - Estensione dell'effetto
  • Altamente compresso
  • EFX ad alta compressione - Estensione dell'effetto

Preimpostazioni famiglie:

  • Uso generale
  • Si tratta di un preset in grado di offrire il massimo ad una radio con un palinsesto fatto di musica, notizie e chiacchiere.
  • Risposta AGC moderata, media/alta densità e compressione.

Ambient

  • La migliore preimpostazione per la musica Ambient, Lounge, Chillout e Fusion.
  • AGC molto lento, suono caldo e dettagliato e una bassa compressione.

Rock

  • Preimpostazione di base per musica Rock e Rock classico. Compressione media e AGC veloce.
  • Hard Rock
  • Base preimpostata per musica Hard Rock e Heavy Metal. Bassa compressione e AGC veloce.

Paese

  • Base preimpostata per musica Country e Folk. Bassa compressione e AGC veloce.

 Discoteca

  • Dance, con questo preset per la musica da discoteca. Bassa compressione e AGC veloce.

 Oldies

  • Base preimpostata per musica Oldies, con bassa compressione e AGC veloce.

Talk

  • Tipico preset per programmi Talk radio e Talk, con bassa compressione e AGC veloce.

 Classico

  • Un preset molto delicato adatto alla musica classica e all'Opera, con bassa compressione e AGC veloce.

70-80

  • Progettato per radio tematiche incentrate sulla musica pop degli anni '70-'80 con, bassa compressione e AGC veloce



E poi è possibile estendere queste preimpostazioni aggiungendo nuove famiglie e varianti

Specifiche tecniche

  • Ingresso analogico - AUDIO
  • Connettori: Bilanciato su 2 XLR - Soppressione EMI
  • Livello d'ingresso nominale (sensibilità): Regolabile via software: -12dBu : +13dBu
  • Campo di livello: -21,0 dBu ÷ + 24,0 dBu
  • Livello d'ingresso max.: +24,0 dBu
  • Conversione A/D: CS4272 DAC 24bit 192KHz
  • Ingresso CMRRR: >60 dB (20 Hz ÷ 20 kHz)

Ingresso digitale - AUDIO

Numero ingressi: 2

Connettori: Bilanciato su 1 XLR - Soppressione EMI

Impedenza d'ingresso: 110 Ω

Formato: AES3/EBU & SPDIF

Tasso di campionamento: 32/44.1/48/64/88.2/96/192 KHz

Livello d'ingresso nominale (sensibilità): Da -0,1 dBFs a -25dBFs (passo 0,1dBs)

Intervallo di livello: 0,0 dBFs ÷ -36dBFs

Gamma dinamica di conversione: 124 dB (32 KHz) | 126 dB (44,1 kHz) | 126 dB (48 kHz) | 122 dB (96 kHz)

Risoluzione di conversione: 24 bit

INGRESSO DIGITALE - MPX

Connettori: Bilanciato su 1 XLR - Soppressione EMI

Impedenza d'ingresso: 110 Ω

Formato: AES3/EBU & SPDIF

Tasso di campionamento: 192 KHz

Livello d'ingresso nominale (sensibilità): Da -0,1 dBFs a -25dBFs (passo 0,1dBs)

Intervallo di livello: 0,0 dBFs ÷ -36dBFs

Gamma dinamica di conversione: 124 dB (32 KHz) | 126 dB (44,1 kHz) | 126 dB (48 kHz) | 122 dB (96 kHz)

Risoluzione di conversione: 24 bit

INGRESSO MPX

Connettori: Sbilanciato su 2 BNC - Soppressione EMI

Impedenza d'ingresso: 50 KΩ

Livello d'ingresso nominale (sensibilità): Regolabile da -6,0 dBFs a +13,0 dBFs

Gamma dinamica di conversione: PCM4220 24bit 216KHz

Campo di livello: -21,0 dBu ÷ +24 dBu

Uscita analogica - AUDIO

Connettori: Bilanciato su 2 XLR - Soppressione EMI

Impedenza di uscita: 47 Ω

Livello di uscita: Software regolabile da -6dBu a +18, 0 dBu

Range di livello: -20,0dBu ÷ + 24,0dBu

Livello di uscita Max.: + 24,0dBu

Uscita CMRRR: >60dB (20Hz-20kHz)

Conversione D/A: CS4272 DAC 24bit 192KHz

Uscita digitale - AUDIO

Numero di uscite: 2

Connettori: Bilanciato su 1 XLR - Soppressione EMI

Impedenza d'ingresso: 110Ω

Formato: AES3/EBU

Tasso di campionamento: 32/44.1/48/64/88.2/96/192 KHz

Regolazione del livello di uscita: Da 0,0dBFs a -dBFs (passo 0,1dBs)

Intervallo di livello: 0,0 dBFs ÷ -36dBFs

USCITA MPX

Connettori: Sbilanciato su 2 BNC - Soppressione EMI

Impedenza di uscita: 10 Ω

Impedenza di carico: 600 Ω o superiore

Conversione A/D: Texas PCM1796

Livello d'ingresso nominale (sensibilità): Da -9,0 dBFs a +15,0 dBFs

GIOCATORE DI BACKUP

Supporto fisico: Chiavetta USB, microSD CARD (max 64GB)

Formato file audio: MP3, WAV

Tasso di campionamento: 32 | 44,1 | 48 | 64| 96 KHz

GENERALE

Alimentazione elettrica: 90-260 V AC / 47-63 Hz

Consumo di energia: 15 W

Temperatura di esercizio: 0°C ÷ 50°C

Falcon X6/X7 - Dimensioni LxAxP: 485 x 44 x 240 mm (1 unità rack 19")

Falcon X6/X7 - Peso: < 3Kg

SEGNALE MPX & RDS

Frequenza pilota: 19 KHz +/- 1Hz

Iniezione pilota: -25,0 dB ÷ 15,5 dB (passo 0,1) | 6-18% di deviazione totale

Stabilità del pilota: ±10 ppm (-10 ÷ +55 °C)

Distorsione pilota: 0,05 % (tipico)

Distorsione + Rumore pilota: 0,068% (sulla banda 100Khz)

Composito esterno THD: 0,005 % (tipico su tutta la banda)

Separazione stereo

Dettagli del prodotto
AXEL-FALCON X6
Reviews
No comments
Related products
No items

Menu

QR code

Settings

Create a free account to save loved items.

Sign in

Create a free account to use wishlists.

Sign in
