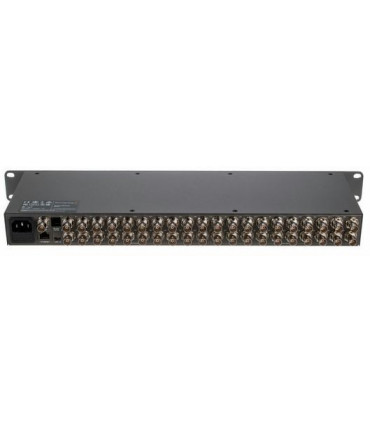

Router video Blackmagic Smart Videohub 20x20

Smart Videohub 20x20

Design compatto

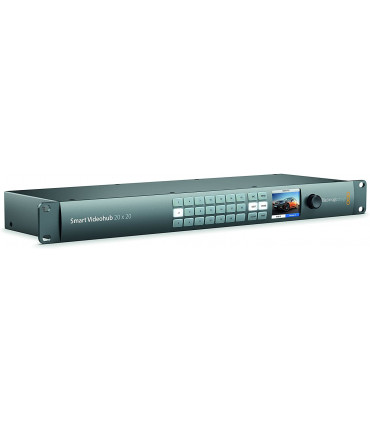

Controllo e monitoraggio innovativi in un design compatto!

Il bellissimo design in alluminio lavorato di Smart Videohub è dotato di un nuovo innovativo controllo di monitoraggio video. Ora puoi instradare visivamente il video perché il monitor incorporato ti permette di vedere simultaneamente il video in diretta, le etichette di connessione crosspoint e i formati TV. Puoi fare selezioni con la manopola di rotazione o cambiare video con la pulsantiera dedicata. Scegli tra tre modelli incredibili! Gli Smart Videohub 12x12, 20x20 e 40x40 sono tutti dotati del nuovo e sorprendente pannello di controllo, dell'alimentazione integrata, del controllo di rete e delle connessioni 6G-SDI avanzate in un design compatto. È anche possibile configurare tutte le impostazioni IP sulla parte anteriore dell'unità senza un computer!

Qualità Ultra HD, compatibilità HD!

Lo standard video del futuro dell'industria broadcast

Ultra Hd

Ottieni immagini incredibili che sono così dettagliate che è come essere lì! Con l'Ultra HD ottieni 4 volte la risoluzione di un normale video HD 1080 per un enorme frame size di 3840 x 2160. Il nuovo Smart Videohub gestisce facilmente le enormi velocità di trasmissione dati dei video Ultra HD a piena risoluzione e dei video SD e HD. L'Ultra HD è lo standard di trasmissione del futuro e la produzione di contenuti 4K sta accelerando! Le connessioni avanzate multiformato 6G-SDI di Smart Videohub sono compatibili con le tue attrezzature SD-SDI e HD-SDI esistenti, nonché con le ultime apparecchiature Ultra HD.

Controllo software

Controllo software esterno

Controlla il routing via rete su Mac e Windows!

Icona di controllo del software

Se vuoi controllare il tuo Smart Videohub ovunque, il software di controllo gratuito Videohub per Mac e Windows è la soluzione perfetta. Il software di controllo di Videohub ha un'interfaccia di grande aspetto con pulsanti ad icona sorprendenti. Se usato con PC touchscreen, si ottiene un fantastico pannello di controllo XY a grande schermo! Puoi anche scaricare il pannello di controllo software per Apple iPad® che ti permette di usarlo come un fantastico pannello router touch screen a basso costo, è gratuito sull'App Store!

Specifiche tecniche

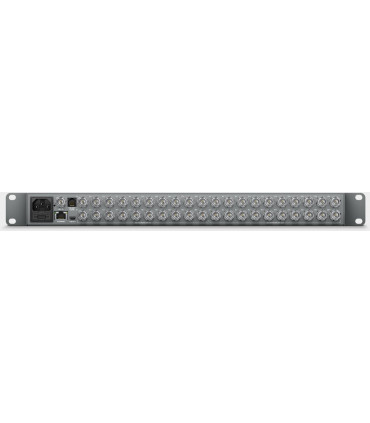

Connessioni

Ingressi video SDI

20 x 10 bit SD-SDI, HD-SDI e 6G-SDI.

Uscite video SDI

20 x 10 bit SD-SDI, HD-SDI e 6G-SDI.

Tassi SDI

DVB-ASI, 270Mb, 1.5G, 3G, 6G.

Ingresso video Re-Sync

Nessuno.

Reclocking SDI

Su tutte le uscite SDI

Ingresso di riferimento

Tri-Sync o Black Burst.

Connessione pannello di controllo

Ethernet.

Connessione di controllo seriale

RJ-7 RS-422.

Supporto Multi Rate

Rilevamento automatico di SD, HD o 6G-SDI. Routing simultaneo di video 4K, HD, SD e DVB-ASI.

Aggiornamenti

USB.

Controllo del router

21 pulsanti per il controllo locale del Videohub. 6 pulsanti e rotella di scorrimento per il controllo del display LCD o RJ45 Ethernet.

Configurazione del router

Tramite il display LCD del pannello frontale o usando RJ45 Ethernet o USB 2.0 per impostare solo l'indirizzo IP.

Controllo router RS-422

1 ingresso per il controllo della commutazione del router crosspoint.

Smart Videohub 20x20

Standard

Standard video SD

525i59.94 NTSC, 625i50 PAL

Standard video HD

720p50, 720p59.94, 720p60

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

1080i50, 1080i59.94, 1080i60

Standard video 2K

2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF

Standard video Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30

Standard video 4K

4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p

Conformità SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Livello A e B, ITU-R BT.656 e ITU-R BT.601.

Campionamento video SDI

4:2:2 e 4:4:4

Campionamento audio SDI

Tasso di campionamento standard televisivo di 48kHz e 24 bit.

Precisione del colore SDI

4:2:2 e 4:4:4 10 bit.

Spazio colore SDI

YUV o RGB.

Commutazione automatica SDI

Seleziona automaticamente tra SD-SDI, HD-SDI, 6G-SDI e DVB-ASI su ogni ingresso in modo che ogni ingresso possa eseguire un diverso standard televisivo.

Supporto dei metadati SDI

Dati accessori di identificazione del carico utile video secondo SMPTE 352M.

Controllo

Pannello di controllo integrato

20 pulsanti per il controllo locale del Videohub con 6 pulsanti e rotella di scorrimento per il controllo del menu. Display a colori da 2,2 pollici.

Pannello di controllo esterno

Include il pannello di controllo software Blackmagic Videohub per Mac e Windows. Supporta i pannelli hardware Blackmagic Smart Control e Blackmagic Master Control. Include Blackmagic Videohub SDK e il protocollo di controllo Ethernet Videohub.

Display

Costruito in LCD per le impostazioni video e del menu.

Sistemi operativi

Icona Mac

Mac 10.12 Sierra,

Mac 10.13 High Sierra o successivo.

Icona Windows

Windows 8.1 o Windows 10.

Software

Controllo software

Controllo del router incluso gratuitamente per Windows™ e Mac™.

Aggiornamento del software interno

Tramite l'applicazione di aggiornamento inclusa.

Requisiti di alimentazione

Alimentazione elettrica

1 x interno 90 - 240V AC. Cavo di alimentazione IEC richiesto.

Protezione dall'interruzione dell'alimentazione

Connessioni del router preservate e ripristinate istantaneamente all'accensione.

Consumo energetico

34 Watts

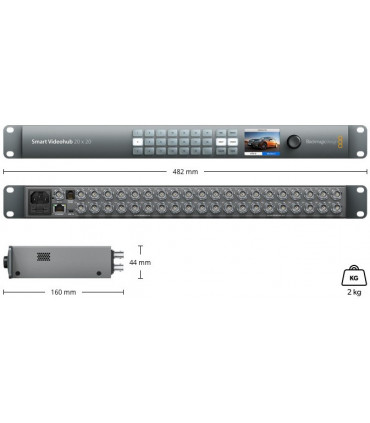

Specifiche fisiche

Smart Videohub 20x20

Installazione fisica

Dimensione di 1 unità rack. Meno di 6 pollici di profondità.

Specifiche ambientali

Temperatura di funzionamento:

Da 0° a 40° C (da 32° a 104° F)
