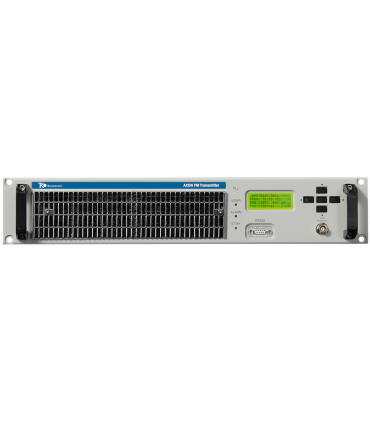

TRASMETTITORE FM 50 WATTS-AXON 50W-MONO-MPX

AXON 50W

AXON è un trasmettitore FM professionale di classe mondiale a bassa e media potenza.

AXON FM Transmitter garantisce una qualità di trasmissione superiore e affidabilità.

Ha caratteristiche ineguagliabili e caratteristiche tecniche eccezionali.

Questo lo rende ideale per qualsiasi applicazione di trasmissione FM.

Se avete bisogno di fornire il miglior servizio di trasmissione, AXON è la soluzione definitiva che soddisfa le esigenze.

AXON soddisfa la maggior parte delle esigenze dei clienti e garantisce caratteristiche professionali ad un prezzo accessibile.

Le applicazioni AXON sono come:

- Radio comunitarie trasmettitore FM

- Radio commerciali Trasmettitore FM

- Radio religiose Trasmettitore FM

- Radio educative Trasmettitore FM

- Altri gruppi radiofonici senza scopo di lucro Trasmettitore FM

- Grandi reti nazionali Trasmettitore FM

- Radio pubbliche Trasmettitore FM

- Radio di film drive-in Trasmettitore FM

- Radio dei teatri Trasmettitore FM

- Radio degli stadi Trasmettitore FM

- Trasmettitore FM di radio politiche

AXON ha un'architettura compatta: sia l'eccitatore che l'amplificatore stanno nello stesso contenitore.

La tecnologia del dispositivo LDMOS da 50 volt offre un aumento drammatico della densità di potenza. Abbassa i costi operativi e riduce il costo di proprietà per tutta la vita del trasmettitore.

Per acquistare il trasmettitore AXON FM, visitate il nostro e-shop BMI Broadcast Market Italy.

In BMI vendiamo la famiglia di trasmettitori FM AXON al miglior prezzo del mercato.

HIGHLIGHTS

- Eccellente fedeltà audio con un suono cristallino morbido, profondo e pulito.

- Realizzato in alluminio, filtro aria e schede PCB tropicalizzate

- Condotto dell'aria in alluminio.

- Portante in rame sui componenti di potenza attiva come LDMOS o resistenze per carichi sbilanciati

- Servizio ininterrotto grazie alle protezioni software intelligenti

- Progettazione senza guasti grazie alle protezioni rapide dell'hardware

- Protezione contro fulmini, polvere e corrosione

- Progettato per essere ruvido da solo. Tutti i componenti che determinano l'affidabilità sono sovradimensionati. Il dissipatore di calore, LDMOS, ventole, resistenze di carico sbilanciate e alimentazione.

- Tecnologia LDMOS a stato solido fino all'80% di alta efficienza costante a qualsiasi livello di potenza

- Interfaccia utente amichevole con display LCD sul pannello frontale, tasti diretti e indicatore LED. Mostra lo stato del trasmettitore e permette una navigazione intelligente con i tasti ENTER e ESC.

- Scheduler Power Derating

- Controllo remoto via WEB TCP/IP e SNMP di tutti i parametri. Controllo del trasmettitore via internet senza alcuna scatola esterna o accessori.

- Connettori paralleli per il controllo remoto

- Top seller in stazioni radio governative, private, commerciali e comunitarie

CARATTERISTICHE PRINCIPALI

- Prodotto in una vasta gamma di potenza: 30W (30 watt), 50W (50 watt), 60W (60 watt), 100W (100 watt), 150W (150 watt), 300W (300 watt), 500W (500 watt), 600W (600 watt), 1000W (1000 watt, 1kW) e 1200W (1200 watt, 1,2kW), 2000W (2000 Watt, 2kW) 2400W (2500 Watt, 2,5kW).

- Ingresso audio e modulazione selezionabili. MPX (composito), stereo, digitale AES/EBU o mono.

- Rapporto segnale/rumore molto basso, migliore di 90dB. Distorsione molto bassa e alta separazione stereo grazie al codificatore stereo digitale.

- Purezza spettrale totale: meglio di -90 dBc spurie e armoniche. Garantisco la massima qualità del segnale RF.

- Modulazione di frequenza analogica da 87,5 MHz a 108,0 MHz. Regolazione a passi di 10 kHz e una stabilità di frequenza migliore di 2 ppm. Giapponese (JPN) JAPAN, russo (OIRT 66 - 47 MHz) e altre bande sono opzioni disponibili.

- L'esclusivo Soft Limiter intelligente senza distorsione mantiene la deviazione nei limiti di 75kHz.

- Encoder RDS dinamico con funzione TMC

- Il connettore N+1 Profiles fornisce 7 diverse selezioni di memoria. Le impostazioni della memoria sono nella memoria interna. Può essere impostato da remoto o in locale.

- Dimensione ultra compatta 2U

- Alimentazione a gamma completa: tensione di rete 180-260 vac

- Conforme a tutti gli standard: ETSI - CCIR - FCC. Soddisfa tutte le più rigorose

norme di qualità elettromagnetica

FEDELTÀ AUDIO ECCELLENTE CON UN SUONO CRISTALLINO MORBIDO, PROFONDO E PULITO. SEGNALE-RUMORE MOLTO BASSO, DISTORSIONE MOLTO BASSA E ALTA SEPARAZIONE STEREO.

La qualità del suono della musica, la caratteristica più importante della serie AXON. È caratterizzato da una calda morbidezza, un suono cristallino profondo e pulito.

Questa eccellente qualità audio evidenzia lo stato d'animo della radio. Questo suono fornisce un vantaggio competitivo con qualsiasi altra marca di trasmettitori.

S/N molto basso tipico 85 dB, codificatore ad alte prestazioni stereo con separazione stereo tipica 65 dB. Distorsione ultra bassa 0,01%.

Esclusivo Soft Limiter intelligente senza distorsione che mantiene la deviazione nei limiti di 75kHz.  Dà il massimo volume audio possibile senza alcun tipo di distorsione.

Ingresso digitale AES-EBU risoluzione 24 bit con frequenza di campionamento 32, 44.1, 48, 96 KHz selezionata automaticamente

MECCANICA IN ALLUMINIO, FILTRO ARIA E SCHEDE PCB COMPLETAMENTE TROPICALIZZATE

Le parti meccaniche del trasmettitore sono tutte in alluminio. Offre un peso ridotto e robustezza.

Dotato di un FILTRO D'ARIA montato sul pannello frontale, facile da pulire o sostituire.

Schede PCB e il cablaggio tropicalizzato con un rivestimento specifico.

Queste precauzioni garantiscono una lunga durata in condizioni ambientali estreme. Prevenire i danni dovuti alla corrosione e all'erosione. Proteggere i componenti dall'inclemenza del clima tropicale. Difendere dall'umidità, dal sale e dall'inquinamento.

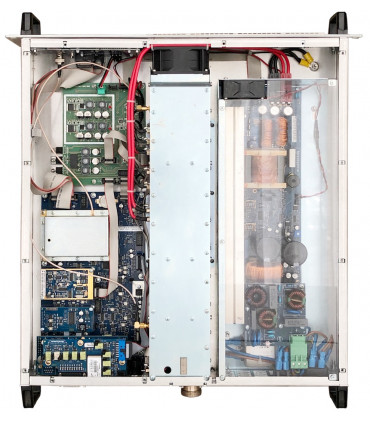

ARIA CANALIZZATA IN ALLUMINIO

L'apparecchiatura si inserisce in un armadio compatto in alluminio a 2 unità montabile su rack.

Un disegno esclusivo dell'aria guida l'aria in condotti di alluminio.  Evita il contatto dell'aria con i componenti elettronici.

Ogni componente che produce calore si trova sul dissipatore principale.

L'aria passa solo nel dissipatore di calore in alluminio. Evita il contatto con i componenti elettronici.

Questo evita i guasti prodotti dalla corrosione dell'aria.

Portatore di rame su componenti attivi LDMOS e resistenze sbilanciate. MANUTENZIONE FACILE

Montiamo le resistenze LDMOS o sbilanciate su un supporto di rame. Migliora la dissipazione del calore qualsiasi manutenzione di aiuto.

Prodotti da altre marche, montare LDMOS è sul dissipatore di calore. In questo caso diventa quasi impos-sibile per riscaldare la saldatura quando è necessario sostituire il LDMOS.

Un ulteriore problema è quello di testare il nuovo componente nell'intero sistema.

Facile manutenzione, tutte le parti sono facili da sostituire. Moduli RF, schede elettroniche di controllo, soffianti e alimentatori. Inoltre, tutti i modelli condividono le stesse parti di ricambio.

SERVIZIO ININTERROTTO CON PROTEZIONI HARDWARE E SOFTWARE

Ci sono due tipi di protezione: Protezione hardware veloce e protezioni software soft

Quando c'è un cortocircuito sull'antenna o sul cavo coassiale, la protezione deve essere hardware. Deve agire in pochi nanosecondi. Infatti, il software in questo caso non è abbastanza veloce per garantire la protezione dell'attrezzatura.

Quando la condizione di guasto è morbida, come l'aumento del VSWR, si può usare una protezione software. La causa può essere la neve o l'umidità nel sistema dell'antenna.

Il trasmettitore AXON FM ha entrambi: Protezioni hardware veloci e protezioni software soft.

La protezione software riduce la potenza di uscita senza interruzione in onda. Anche se il trasmettitore è in onda, mantiene i dispositivi RF in una condizione operativa sicura.

Le protezioni del trasmettitore funzionano in caso di:

- Disadattamento del carico, cortocircuito dell'antenna/circuito aperto

- Sovratemperatura ambientale

- Guasto del raffreddamento

- Guasto dell'amplificatore

- Sovra e sotto tensione DC

- Sovra e sotto tensione AC

- RF e temperatura dell'alimentazione

- Fulmini

- Polvere

- Corrosione

PROGETTATO PER ESSERE RUVIDO DI PER SÉ

Il trasmettitore AXON FM è on-air anche nelle peggiori condizioni di funzionamento. Per ottenere questo, i componenti importanti del trasmettitore sono tutti sovradimensionati.

- Tutti i dissipatori di calore in alluminio sono due volte più grandi del necessario.

- I carichi fittizi sbilanciati sono il doppio della quantità necessaria

- Gli amplificatori RF LDMOS sono il 30% più potenti del necessario. Sono tolleranti al VSWR 65:1

- Gli alimentatori forniscono il 30% in più di potenza rispetto alla quantità utilizzata dall'apparecchiatura a piena potenza nominale.

ALTA EFFICIENZA PER UN BASSO CONSUMO ENERGETICO

AXON usa dispositivi di potenza RF a stato solido, LD-MOS di sesta generazione. Sono ad alta efficienza e tollerano il VSWR 65:1. Questa caratteristica fornisce un'alta

Un algoritmo intelligente mantiene costante l'alta efficienza a qualsiasi potenza.

Questo algoritmo controlla la tensione dell'alimentazione e il bias.

Grazie a questo, l'efficienza è molto alta a qualsiasi frequenza e a qualsiasi potenza di uscita.

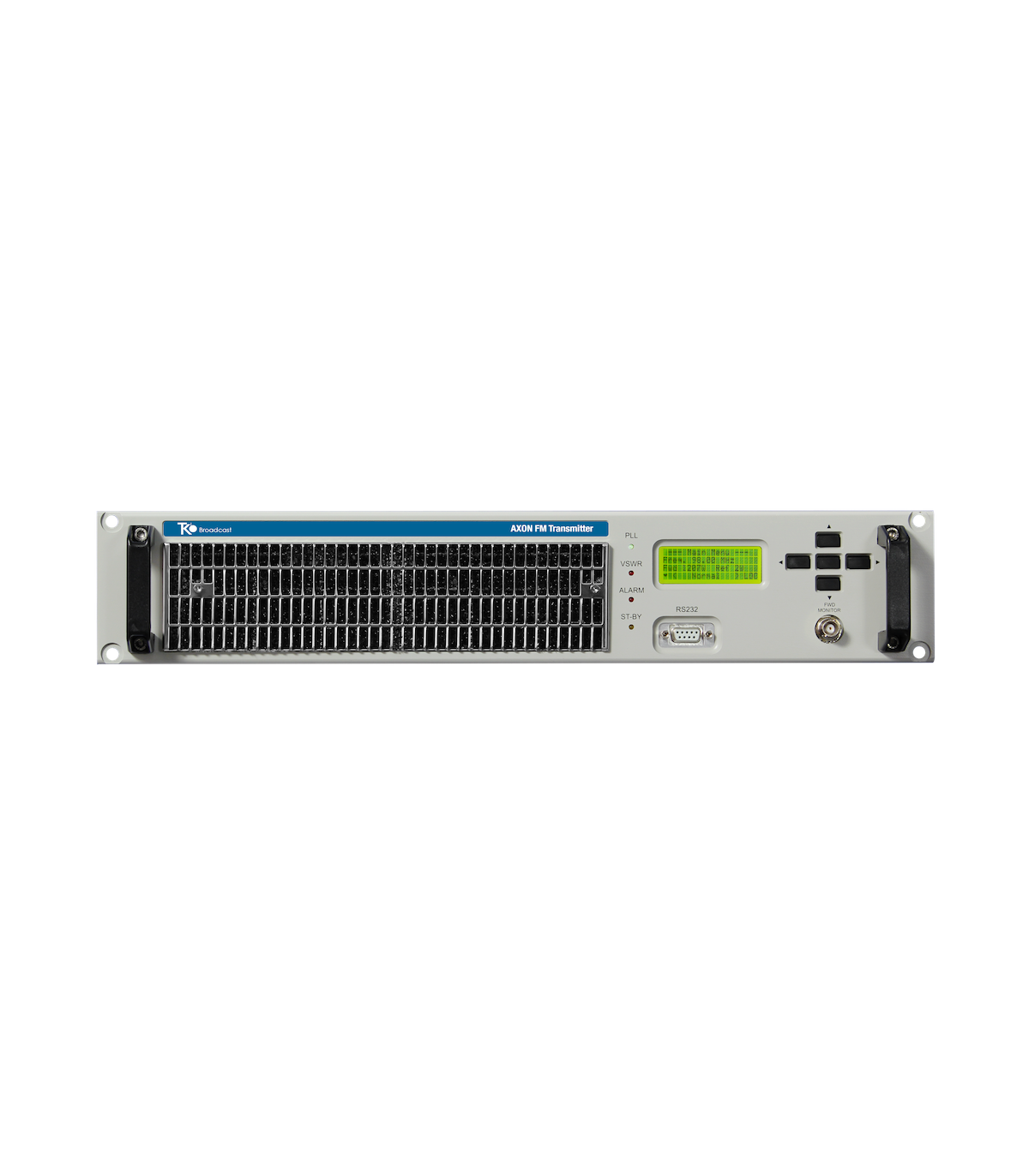

INTERFACCIA UTENTE A TASTI DIRETTI E LED INDICATORI

L'interfaccia utente è composta da: Display LCD, tasti di accesso diretto e indicatori LED.

Permette un controllo immediato e la visualizzazione dello stato del trasmettitore.

La navigazione rapida e facile attraverso i menu crea un'interfaccia utente amichevole, semplice e intuitiva. Permette un apprendimento immediato dell'uso.

L'interfaccia utente fornisce il pieno controllo e la misurazione di tutti i parametri di lavoro.

FUNZIONE COM: RISPARMIARE ENERGIA CON IL DECLASSAMENTO DELLA POTENZA DELLO SCHEDULER

Il COM (Consumption Optimization Management) programma il livello della potenza di uscita.

E' possibile programmare ogni giorno della settimana con diversi eventi per giorno.

CONTROLLO REMOTO VIA TCP/IP: WEB + SNMP DI TUTTI I PARAMETRI

I Trasmettitori FM AXON hanno il controllo remoto WEB più avanzato del mercato.

La sua sicurezza gestisce un'enorme quantità di informazioni per eseguire una diagnosi profonda a distanza.

Misura più di 100 parametri operativi. Includo corrente, tensione e temperature di ogni alimentatore e di ogni modulo RF

Ha un'interfaccia grafica. Funziona su qualsiasi tipo di dispositivi: qualsiasi browser PC, smartphone IOS o Android e tablet.

Tutti questi dispositivi funzionano senza strumenti proprietari o applicazioni. Non è necessario installare alcun software specifico.

Una caratteristica unica del telecomando WEB è: invia e-mail in caso di allarmi o avvisi.

E' possibile programmare quando inviare mail informative. Le mail informative sono inviate giornalmente o settimanalmente. Queste mail riportano lo stato completo di tutti i parametri di lavoro del trasmettitore.

File di log web: Fino a 64000 eventi memorizzati nella scheda web. Può salvare il file di log nel PC in formato testo comune (.txt)

Il potente controllo remoto gestisce SNMP v2c. Invia Traps e Informs. Permette il controllo remoto di tutti i parametri da qualsiasi sistema di gestione della rete.

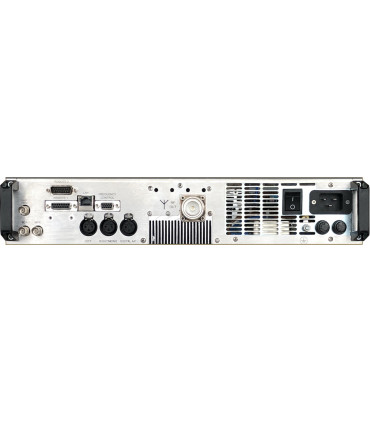

CONNETTORI DI CONTROLLO REMOTO PARALLELO

Connettore di controllo remoto parallelo con relè di uscite a contatto secco e ingressi optoisolati. Il connettore ha diversi TC e TS disponibili. Alcuni di essi sono: on/off, locale/remoto, stato di allarme, Under e Over RF, Reset allarmi.

Connettore N+1 Profiles: fornisce 7 diverse selezioni di memorie. Le impostazioni della memoria sono nella memoria interna. È possibile impostare i profili a distanza e localmente.

TOP SELLER NELLE RETI GOVERNATIVE, PRIVATE E NELLE STAZIONI RADIO COMMERCIALI E COMUNITARIE

AXON è uno dei trasmettitori di trasmissione FM più utilizzati. Adottato nelle reti governative e private, nelle stazioni radio commerciali e comunitarie.

Per qualsiasi applicazione, AXON è la soluzione definitiva. Soddisfa le richieste dei clienti più esigenti. Garantisce caratteristiche professionali a prezzi accessibili

AXON funziona come trasmettitore a bassa e media potenza. E' adatto a stazioni stand alone o come driver in trasmettitori complessi di alta potenza e sistemi N+1.

CARATTERISTICHE TECNICHE GENERALI DI AXON

AXON ECCITATORE/TRASMETTITORE DA 30W A 1200W

- Gamma di frequenza: 87.5 ÷ 108.00 MHz, programmabile a passi di 10 KHz

- Su richiesta 66 ÷ 74 MHz (OIRT), 76 ÷ 90 MHz (JPN) Bande.

- Stabilità di frequenza: migliore di ±150Hz da -10 a +50°C

- Capacità di modulazione deviazione massima: +/-150kHz.

- Controllo di frequenza: Controllo del microprocessore del sintetizzatore.

- Potenza di uscita: 30W, 50W, 100W, 150W, 300W, 600W, 1200W, 2000W, 2500W. Regolabile da 0W alla massima potenza.

- Impedenza d'uscita: 50 ohm.

- Display: indicatore di potenza e modulazione in avanti/riflessione

- Tipo di modulazione: Modulazione di frequenza diretta della frequenza portante. F3E Stereo con sottoportante e Mono.

- Tempo di blocco: Typ. 4 secondi.

- Off Lock Attenuazione: ≥ -80 dBc.

- Modalità di modulazione: Mono, Stereo, Multiplex, SCA, RDS, Aux.

- Pre-enfasi: Flat(0)/50/75 µs selezionabile dal pannello frontale.

- Rapporto S/N AM asincrono: -60 dB sotto la portante di riferimento. 100% modulazione AM @ 400 Hz, senza modulazione FM.

- Rapporto S/N AM sincrono: -60 dB sotto la portante di riferimento. 100% di modulazione AM a 400 Hz con modulazione FM ±75 KHz a 400 Hz.

- Armoniche RF: Supera i requisiti ETSI/EBU/CCIR/FCC. migliore di 84 dbc

- Spurie RF: supera i requisiti ETSI/EBU/CCIR/FCC. meglio di 84 dbc

- Connettori di uscita: 30W a 600W connettore tipo N, 1200W connettore tipo DIN 7/16

- Potenza di uscita on/off e regolabile da pannello frontale e da remoto.

- Efficienza complessiva fino all'80%.

- Monitor RF: -60 dBc, connettore BNC

- VSWR: 1.5:1 Massimo con fold-back automatico a VSWR più alto

FUNZIONAMENTO MONOFONICO

- Impedenza d'ingresso audio: 600 ohm bilanciati, 15 Kohms sbilanciati.

- Livello di ingresso audio: da -6 a +12 dBm. (Altro range su richiesta)

- Connettore d'ingresso: XLR femmina.

- Risposta in frequenza audio: ±0.15 dB, da 30 Hz a 15 KHz.

- Distorsione armonica totale + rumore: 0,03% @ 400 Hz

- Distorsione di intermodulazione: 0,03%, 1 KHz/1,3 KHz, rapporto 1:1

- Distorsione di intermodulazione transitoria: 0.03%, onda quadra 2.96KHz e onda sinusoidale 14 KHz.

- Rapporto S/N FM: -89 dB RMS rilevatore, -85 dB sotto la deviazione ±75 KHz, 50 µs de-enfasi, pesato.

FUNZIONAMENTO MULTIPLEX

- Impedenza d'ingresso composito: 5 Kohm sbilanciato.

- Livello di ingresso composito: 3.5Vp-p per deviazione ±75KHz.

- Connettore d'ingresso: BNC femmina.

- Risposta in ampiezza composito: : ≤ ± 0.1dB, da 30Hz a 53kHz

- Distorsione armonica totale + rumore: 0.03% @ 400 Hz

- Distorsione di intermodulazione: 0.03%, 1 KHz/1.3 KHz, rapporto 1:1

- Distorsione di intermodulazione transitoria: 0.03%, 2.96 KHz onda quadra e 14 KHz onda sinusoidale.

- Rapporto S/N FM: -89 dB RMS rilevatore, -85 dB sotto ±75 KHz deviazione, 50 µs de-enfasi, pesato.

FUNZIONAMENTO STEREO

- Impedenza d'ingresso audio: 600 ohm bilanciato, 15 Kohm sbilanciato.

- Livello di ingresso audio: da -12 a +12 dBm.

- Connettore d'ingresso: XLR femmina.

- Risposta in frequenza audio: ±015 dB da 30 Hz a 15 KHz.

- Distorsione armonica totale + rumore: 0,03% @ 400 Hz

- Distorsione di intermodulazione: 0,02%, 60Hz /7kHz rapporto 4:1 +4dBu

- Distorsione di intermodulazione transitoria: 0,03%, onda quadra 2,96 KHz e sinusoide 14 KHz.

- Rapporto S/N FM: -85 dB RMS rilevatore, -82 dB sotto ±75 KHz deviazione, 50 µs de-enfasi, pesato.

- Separazione stereo: 30÷80 Hz ≥ -53 dB, 80Hz÷15 KHz ≥ -65 dB (Typ. 70 dB).

- Attenuazione di diafonia: Main to Sub -55 dB 30 Hz÷15 KHz

- 38 KHz Soppressione: ≥ -70 dB (tip. -85 dB).

- Frequenza pilota: 19 KHz ± 1 Hz

- Pilota di fase: ± 2° regolabile

- Uscita Pilota: 1 Vpp., BNC femmina

- Attenuazione filtro audio: ≥ -55 dB @ 19 KHz, > -45 dB da 20 KHz a 100 KHz.

- Modalità: Stereo, Mono L+R, Mono L, Mono R.

FUNZIONAMENTO AES/EBU

- Livello d'ingresso: da -10dBfs a 0dBfs

- Connettore d'ingresso: XLR femmina, TOS-LINK ottico.

- Impedenza d'ingresso: 110 ohm.

- Formato dati: S/PDF, AES/EBU, IEC958, EIAJCP340/1201.

- Convertitore D/A: 24 bit.

- Frequenza di campionamento: da 32 a 96 KHz con selezione automatica

- Separazione stereo (diafonia): ≥50dB, da 100Hz a 5kHz

- Risposta in ampiezza: ≤ ± 0.1dB, da 30Hz a 15kHz

- Rapporto S/N FM: -85 dB sotto ±75 KHz deviazione, 50 µs de-enfasi, pesato.

SCA, RDS, FUNZIONAMENTO AUX

- Connettore d'ingresso: BNC femmina

- Impedenza d'ingresso: 3 Kohm.

- Livello d'ingresso: da -3 a +6 dBm.

- Risposta in frequenza: ±0.2 dB, da 40 KHz a 100 KHz.

- Connettore d'ingresso: BNC femmina. La maggior parte dei parametri di prestazione SCA, RDS, AUX, sono determinati principalmente dal generatore usato.

CONNESSIONI AUSILIARIE

- N°2 RS485: connettore interfaccia seriale RJ45 pannello posteriore.

- Interfaccia Telemetria: connettore DB25F sul pannello posteriore.

AMBIENTE

- Temperatura di funzionamento: da -10°C a +50°C.

- Altitudine massima di funzionamento: 4000 mt.

- Range di umidità relativa: Da 0 a 95% non condensante.

- Protezione contro fulmini, polvere e corrosione

DIMENSIONI FISICHE

- Montaggio: armadio a 2 unità

- Dimensione: 88mm. (H) x 484mm. (L) x 478mm. (D)

- Peso: ~ 11 Kg.

OPZIONI DISPONIBILI

L'ampia gamma di opzioni disponibili riduce la necessità di qualsiasi attrezzatura aggiuntiva:

- Encoder stereo ad alte prestazioni

- AES/EBU digitale

- Encoder RDS dinamico con funzione TMC

- AOIP Audio su IP

- Connettività WEB TCP/IP e SNMP per accesso remoto

- Giapponese (JPN), russo (OIRT) e altre bande sono opzioni disponibili.

- Interfaccia parallela del connettore di controllo remoto
